Disjoncteur Acti9 iDT40K 3P+N 20A Courbe C – Schneider Electric - A9P71720
Disjoncteur Acti9 iDT40K Schneider 3P+N 20A – Courbe C – 4500 A – Rail DIN – Compact, fiable et conforme aux normes pour installations domestiques et tertiaires.

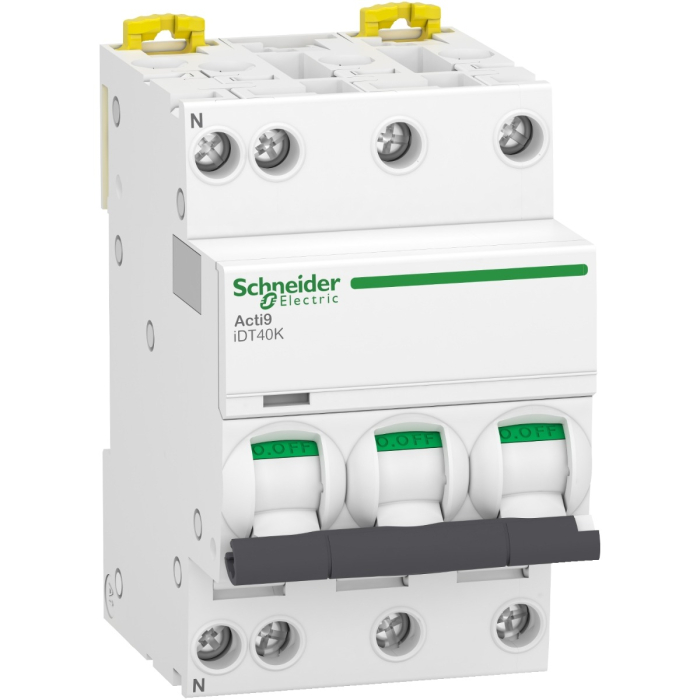

Disjoncteur Acti9 iDT40K 3P+N 20A courbe C – Schneider Electric
Présentation du produit
Le disjoncteur modulaire Acti9 iDT40K 3P+N 20A de Schneider Electric garantit une protection efficace contre les courts-circuits et les surcharges. Doté d’un pouvoir de coupure de 4500 A à 400 V, ce modèle à courbe C convient parfaitement aux installations domestiques et tertiaires classiques. Son montage sur rail DIN et sa compatibilité avec les accessoires de la gamme Acti9 en font un choix fiable et évolutif.
Installation et mise en œuvre
Grâce à son design compact (8 modules – 9 mm par module), le disjoncteur iDT40K s’intègre facilement dans vos tableaux électriques. Le pôle neutre est placé à gauche, et les borniers acceptent des câbles rigides jusqu’à 16 mm². L’appareil se verrouille facilement et peut recevoir des dispositifs de cadenassage.
Utilisation et avantages
-
Protection thermique et magnétique fiable
-
Compatible avec les systèmes Phase/Neutre
-
Durée de vie mécanique et électrique de 20 000 cycles
-
Montage rapide sur rail DIN avec borniers à vis haut et bas
-
Conforme aux normes EN/CEI 60898-1 et EN/CEI 60947-2
-
Possibilité d’ajouter peignes, auxiliaires et capteurs PowerTag
-
Bloc différentiel compatible en option (AC, A, sélectif)
Caractéristiques techniques
| Désignation | Valeur |
|---|---|
| Gamme | Acti9 |
| Référence | iDT40K 3P+N 20A C |
| Type | Disjoncteur miniature |
| Nombre de pôles protégés | 3 |
| Position du neutre | Gauche |
| Courbe de déclenchement | C |
| Tension d'utilisation | 400 V CA – 50 Hz |
| Courant nominal | 20 A |
| Pouvoir de coupure Icn | 4500 A (EN/CEI 60898-1) |
| Pouvoir de coupure Icu | 4,5 kA (EN/CEI 60947-2) |
| Tension d’isolement [Ui] | 440 V |
| Tension de tenue aux chocs [Uimp] | 4 kV |
| Fréquence | 50 Hz |
| Classe de limitation | 3 |
| Mode de commande | Maneton – ON/OFF |
| Type de réseau | CA |
| Montage | Encliquetable sur rail DIN |
| Largeur | 54 mm (8 modules de 9 mm) |
| Hauteur | 85 mm |
| Profondeur | 74 mm |
| Raccordement | Borne à cage, 1–10 mm² souple, 1–16 mm² rigide |
| Couple de serrage | 2 Nm |
| Degré de protection | IP20 nu / IP40 dans coffret |
| Température de fonctionnement | -25°C à +70°C |
| Humidité relative admissible | Jusqu’à 95 % à 55 °C |
| Normes | EN/CEI 60898-1, EN/CEI 60947-2 |
| Certifications | CE, NF, BV, DNV, RINA |
| Poids | 344 g |
| Garantie | 18 mois |
