Référence
401224

Coffret DRIVIA 18 modules 4 rangées IP30 IK05 - 401224 - Legrand -

En stock
Quantité disponible : 4
Avis:
98%
13 avis

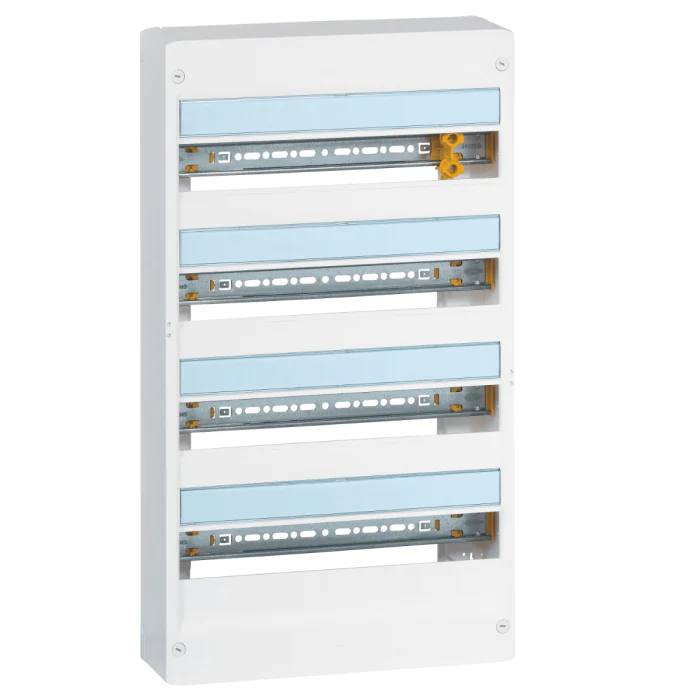

Le coffret électrique Legrand DRIVIA 401224 est un tableau nu de 4 rangées et 18 modules par rangée (72 modules au total). Robuste (IP30 IK05), il est compatible avec l'ensemble des modules Legrand et se monte en saillie, sur GTL ou en encastrement. Certifié NF et CE.

76,81 € TTC

Coffret DRIVIA 18 modules 4 rangées IP30 IK05 – Legrand 401224

Le coffret de répartition électrique Legrand DRIVIA référence 401224 est la solution idéale pour centraliser et protéger votre installation électrique. Ce tableau nu, conçu pour accueillir jusqu'à 72 modules (18 modules par rangée sur 4 rangées), allie robustesse, flexibilité et conformité aux normes les plus exigeantes.

Conception Robuste et Installation Polyvalente

Ce coffret DRIVIA se distingue par sa grande résistance aux chocs (IK05), grâce à son châssis en polystyrène choc, et sa protection contre la pénétration de corps solides (IP30). Sa conception polyvalente lui permet différents modes de montage : il peut être installé en saillie sur goulotte GTL, dans un bac d'encastrement, ou directement sur un mur. Les rails DIN sont inclinables sur 3 positions et extractibles, offrant un espace confortable de 40 mm sous les rails et un entraxe de 125 mm entre eux, facilitant ainsi le câblage et la maintenance.

Contenu Complet et Conformité aux Normes

Le tableau électrique nu 4 rangées est livré avec tous les accessoires essentiels pour une installation complète : un bornier de terre, un bornier Phase et un bornier Neutre (IP2X), 23 obturateurs séparables par module et demi-module, des accessoires de pré-fixation Drivia clip pour GTL ou mur, un porte-plans adhésif, un porte-étiquette par rangée, et une planche d'étiquettes pour le repérage des appareils. Ce coffret est auto-extinguible (tenue au fil incandescent 750 °C), conforme aux réglementations des ERP (Établissements Recevant du Public) et des IGH (Immeubles de Grande Hauteur) selon la norme NF EN 60695-2-11, et aux normes IEC 60670-24 et IEC 62208, assurant ainsi une sécurité maximale. Il est également certifié NF et CE.

Ce coffret est compatible avec l'ensemble des modules Legrand (disjoncteurs, interrupteurs différentiels, modules de commande). Veuillez noter qu'il est compatible uniquement avec les portes et les peignes de la gamme Drivia.

Caractéristiques techniques détaillées

Caractéristique Valeur
Référence Fabricant 401224
Marque Legrand
Gamme Legrand Drivia
Type de tableau Tableau nu
Couleur Blanc (RAL 9003)
Nombre de rangées 4
Nombre de modules par rangée 18
Capacité totale modules 72 modules
Hauteur 625 mm
Largeur 355 mm
Épaisseur 103.5 mm
Indice de protection (IP) IP30 (IP40 avec porte non fournie)
Indice de résistance aux chocs (IK) IK05 (IK07 avec porte non fournie)
Matériau châssis Polystyrène choc
Auto-extinguibilité Tenue au fil incandescent 750 °C (conforme NF EN 60695-2-11)
Rails DIN Inclinables 3 positions, extractibles
Espace sous rails 40 mm
Entraxe entre rails 125 mm
Compatibilité montage Sur goulottes GTL (saillie), bac d'encastrement, sur mur
Classe d'isolation Classe II (avec plaques de fond isolantes non fournies)
Éléments livrés Bornier de terre, 1 bornier Phase et 1 bornier Neutre IP2X, 23 obturateurs, accessoires pré-fixation DRIVIA clip, accessoires jumelage DRIVIA easy, porte-plans adhésif, planche d'étiquettes, bandeau de repérage, 1 porte-étiquette par rangée
Normes de conformité NF, CE, NF EN 60695-2-11, IEC 60670-24, IEC 62208 (permet ensembles conformes IEC 61439-1)
Garantie 2 ans
