Répartiteur système embrochable Resi9 XE 18 modules avec connecteur - Schneider Electric - R9EXHC18
Répartiteur Schneider Resi9 XE R9EXHC18. 18 modules, 63A, 230V. Avec connecteur à vis jusqu’à 16mm². Installation horizontale, norme CE & NF.
Schneider Electric Resi9 XE – Répartiteur 18 modules avec connecteur - Réf. R9EXHC18

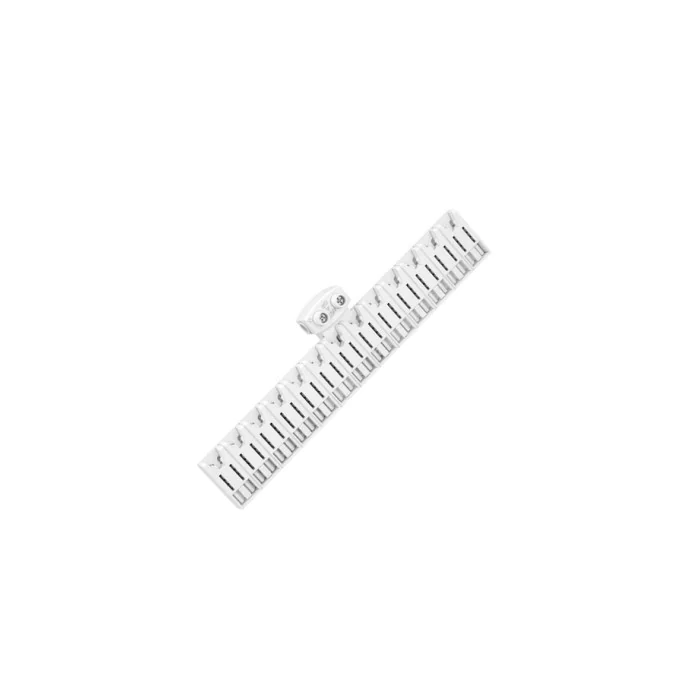

Le répartiteur Schneider Resi9 XE R9EXHC18 est conçu pour assurer une distribution sécurisée et fiable du courant dans les tableaux électriques Resi9. Avec ses 18 modules de 18 mm et son connecteur intégré, il permet de raccorder facilement l’ensemble des appareillages modulaires de la gamme Resi9 XE.
Une distribution électrique simplifiée et sécurisée
Ce répartiteur horizontal dispose de connexions IP2X qui garantissent une protection optimale contre les contacts accidentels. Il peut être alimenté soit par un interrupteur différentiel, soit directement par un câble protégé raccordé sur le connecteur à vis (jusqu’à 16 mm²).
Compatibilité totale avec la gamme Resi9 XE
Le modèle R9EXHC18 est compatible avec tous les dispositifs embrochables de la gamme Resi9 XE : disjoncteurs, interrupteurs différentiels, contacteurs, etc. Sa modularité et son système de raccordement rapide facilitent grandement le montage et garantissent une installation propre et conforme aux normes.
Caractéristiques techniques
| Référence fabricant | R9EXHC18 |
| Marque | Schneider Electric |
| Gamme | Resi9 XE |
| Type | Répartiteur embrochable |
| Nombre de modules | 18 modules (18 mm) |
| Nombre de voies | 18 N + 1 L |
| Configuration | 1P + N |
| Courant assigné | 63 A à 40 °C |
| Tension assignée | 230 V CA Ph/N |
| Tension d’isolement | 250 V CA |
| Mode d’installation | Horizontale |
| Connecteur | À vis, câbles jusqu’à 16 mm² |
| Normes | NF - EN/CEI 60898 - CE |
| Dimensions (L x H x P) | 323 x 38 x 12 mm |
| Couleur | Blanc RAL 9003 |
| Garantie | 18 mois |
| EAN | 3606481212146 |
Les + du répartiteur Schneider Resi9 XE R9EXHC18
- Distribution électrique sécurisée grâce aux connexions IP2X
- Compatible avec toute la gamme Resi9 XE
- Connecteur à vis acceptant des câbles jusqu’à 16 mm²
- Installation rapide et fiable en mode horizontal
- Normes NF et CE pour une conformité totale
Applications
Le répartiteur R9EXHC18 Schneider s’installe en partie haute du coffret sur kit enfichable. Il est idéal pour :
- la distribution du courant dans un tableau Resi9 XE,
- les installations résidentielles et tertiaires,
- la mise en conformité avec les normes en vigueur,
- la simplification des raccordements multiples sur une rangée.
FICHE TECHNIQUE
| Marques | Schneider Electric |
|---|
Yannick D. publié le 28/07/2025 suite à une commande du 10/07/2025
Produit conforme à mes attentes.
Mathieu C. publié le 15/04/2025 suite à une commande du 29/03/2025
Conforme à la description.
Christophe L. publié le 14/10/2024 suite à une commande du 22/09/2024
parfait
Client anonyme publié le 03/04/2024 suite à une commande du 27/02/2024
Parfait.
Client anonyme publié le 29/01/2023 suite à une commande du 19/01/2023
Peigne de répartition module XE à emboiter sur le rail DIN du coffret de répartition Schneider. Une fois le différentiel cliqué et branché l'alimentation se fait sur le peigne. Et tout est protégé pour éviter une électrisation. Mis en place des disjoncteurs en simple clic à la suite. Fini la corvée des peigne à serrer. ATTENTION si il y a un différentiel en tête ne surtout pas branché le bornier supérieures. Risque de cours circuit. Se bornier est fait pour alimenter le peigne sans différentiel.
Client anonyme publié le 16/09/2022 suite à une commande du 09/09/2022
conforme a mes attentes
Client anonyme publié le 15/09/2022 suite à une commande du 29/08/2022
conforme
Client anonyme publié le 06/07/2021 suite à une commande du 21/06/2021
très bien
