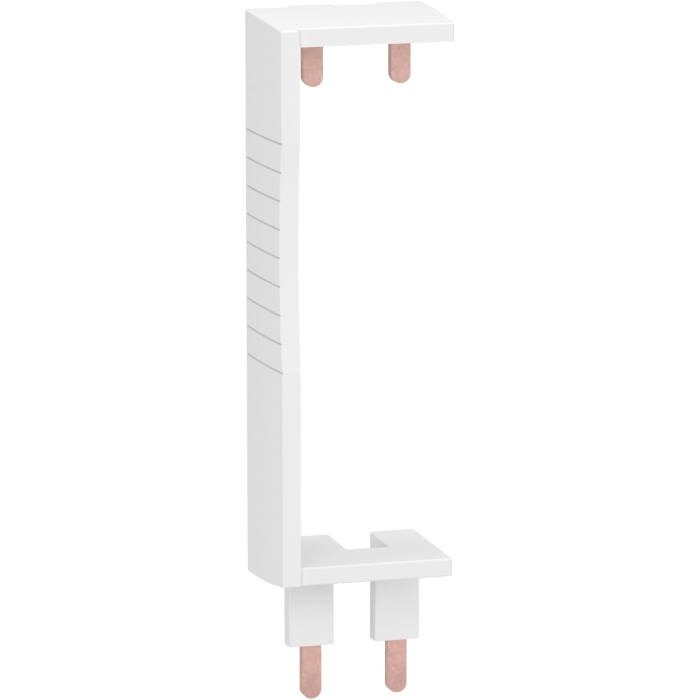

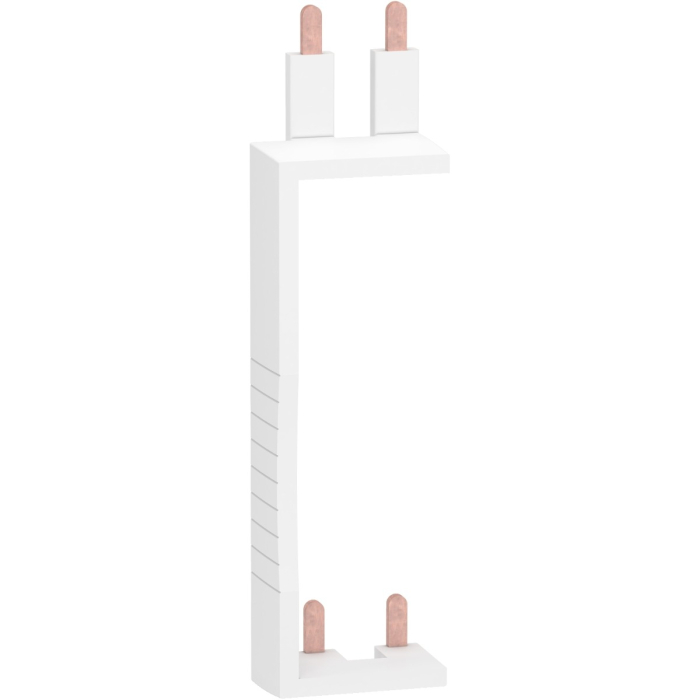

Peigne vertical Resi9 XP 1P+N 63A pour interrupteur différentiel XP – Schneider Electric – R9PXV
Le peigne vertical Schneider Resi9 XP R9PXV permet le raccordement vertical des interrupteurs différentiels Resi9 XP. Compact et fiable, il assure une connexion sûre et rapide entre les modules 1P+N, pour une installation propre et conforme aux normes.
Le peigne vertical Schneider Resi9 XP R9PXV est conçu pour assurer le raccordement vertical entre les interrupteurs différentiels et les modules associés de la gamme Resi9 XP. Grâce à sa conception robuste et à son pas standard de 18 mm, il garantit une connexion fiable et rapide, tout en respectant les exigences des installations domestiques et tertiaires.
Un raccordement pratique et sécurisé
Ce peigne vertical 1P+N facilite le câblage vertical des dispositifs Resi9 XP ID et Resi9 XE ID. Son courant nominal de 63 A et sa compatibilité avec une tension de 230 V CA assurent une performance optimale et durable.
Installation simple et conforme
Conçu pour un montage vertical, le peigne R9PXV s’intègre facilement dans les coffrets Resi9, avec un pas de raccordement haut et bas de 18 mm. Sa hauteur compacte (141 mm) et son format modulaire (2 modules de 18 mm) garantissent un gain de place et une intégration parfaite.
Caractéristiques techniques
| Référence | R9PXV |
| Gamme | Resi9 |
| Fonction produit | Peigne de raccordement vertical |
| Type d’accessoire / élément séparé | Accessoire de raccordement |
| Nombre de pôles | 1P + N |
| Nombre de voies | 1 voie haut (N+P+auxiliaire, 18 mm pas) / 1 voie bas (N+P+auxiliaire, 18 mm pas) |
| Dimension du pas en hauteur | 130 mm |
| Nombre total de modules de 18 mm | 2 |
| Courant nominal | 63 A |
| Tension assignée d’emploi [Ue] | 230 V CA – 50 Hz (Ph/N) |
| Tension assignée d’isolement [Ui] | CA 50 Hz |
| Mode d’installation | Verticale |
| Compatibilité de gamme | Resi9 XP ID / Resi9 XE ID |
| Hauteur | 141 mm |
| Largeur | 36,5 mm |
| Profondeur | 24,5 mm |
| Pas de 9 mm | 4 |
| Couleur | Blanc (RAL 9003) |
| Certifications | CE |
| Tenue au feu | 850°C (30 s) – conforme à IEC 60695-2-1 |
Avantages du produit
- Connexion verticale rapide et fiable
- Installation compatible avec les gammes Resi9 XP et Resi9 XE
- Résistance mécanique et électrique élevée
- Solution conforme aux normes CE et IEC 60695-2-1
Applications
- Tableaux électriques résidentiels
- Petits bâtiments tertiaires
- Installations nécessitant un raccordement vertical Resi9 XP
