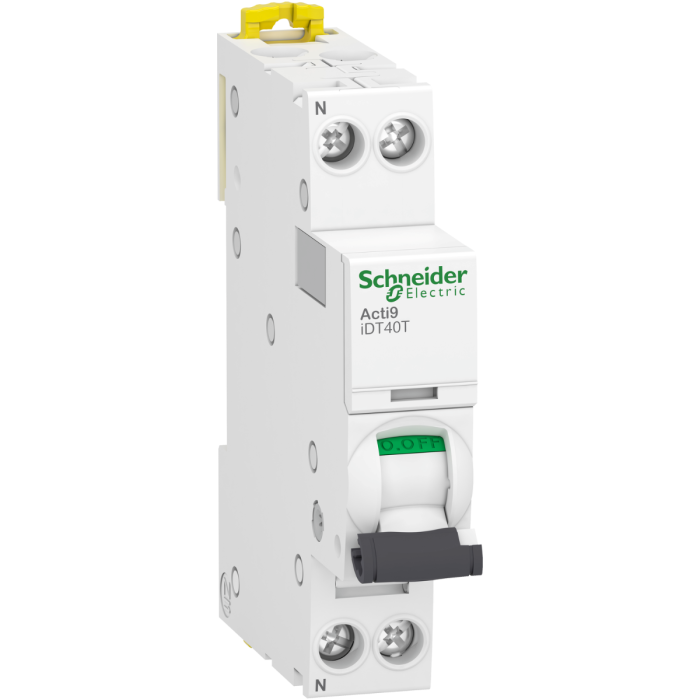

Acti9 iDT40T - Disjoncteur modulaire - 1P+N - 40A - Courbe C - 4500A/6kA - A9P22640
Acti9 iDT40T - Disjoncteur modulaire - 1P+N - 40A - Courbe C - 4500A/6kA - A9P22640 - Schneider Electric
L'Acti9 iDT40T, 1P+N 40A, offre une protection absolue contre les courants de courts-circuits et de surcharges dans votre installation électrique.
En tableau, il se monte sur rail DIN (largeur de 2 pas de 9mm).
Le disjoncteur modulaire iDT40T, 1P+N 40A, de la gamme Acti9, est livré en emballage individuel.
Une notice simplifiée est fournie avec ce produit. Le disjoncteur modulaire iDT40, 1P+N 40A, est un concentré d'innovation qui offre de nouvelles fonctionnalités.
Compatible avec le système Phase/Neutre, il permet une mise en œuvre accélérée.
Les performances du disjoncteur modulaire Acti9 iDT40T répondent aux normes NF EN 60898-1 et NF EN 60947-2.
Les disjoncteurs modulaires Acti9 iDT40 propose des accessoires disponibles en option comme des peignes du système Acti9 ainsi que des auxiliaires de signalisation et de déclenchement.
Des capteurs d'Energie Power Tag sont spécialement conçus pour s'intégrer parfaitement à la gamme Acti9 iDT40 en toute sécurité. Une large gamme de modules diffs (AC,A, Sélectif) dotés de différentes sensibilités.
| Gamme | Acti9 |
|---|---|
| Nom du produit | Acti9 iDT40 |
| Type de produit ou équipement | Disjoncteur miniature |
| Nom de l'appareil | iDT40T |
| Application de l'appareil | Distribution |
| Description des pôles | 1P + N |
| Nombre de pôles protégés | 1 |
| Position neutre | Gauche |
| In courant assigné d'emploi | 40 A |
| Type de réseau | CA |
| Technologie du déclencheur | Thermique-magnétique |
| Courbe de déclenchement | C |
| Pouvoir de coupure | 4500 A Icn à 230 V CA 50 Hz conforme à EN/IEC 60898-1 6 kA Icu à 230 V CA 50 Hz conforme à EN/IEC 60947-2 |
| Aptitude au sectionnement | Oui conforme à EN/IEC 60947-2 |
| Labels qualité | NF |
| Fréquence du réseau | 50 Hz |
|---|---|
| [Ue] tension assignée d'emploi | 230 V CA 50 Hz |
| Limite de déclenchement magnétique | 5...10 x In se conformer à EN/IEC 60898-1 8 x In +/- 20 % se conformer à EN/IEC 60947-2 |
| [Ics] pouvoir assigné de coupure de service | 4500 A 100 % x Icn at 230 V CA 50 Hz conforming to EN/IEC 60898-1 4,5 kA 75 % x Icu at 230 V CA 50 Hz conforming to EN/IEC 60947-2 |
| Classe de limitation | 3 se conformer à EN/IEC 60898-1 |
| [Ui] tension assignée d'isolement | 400 V CA 50 Hz se conformer à EN/IEC 60947-2 |
| [Uimp] tension assignée de tenue aux chocs | 4 kV conforme à EN/IEC 60947-2 |
| Coupure pleinement apparente | Oui |
| Type de commande | Par maneton |
| Signalisation locale | Indication ON/OFF Signalisation de déclenchement |
| Mode d'installation | Encliquetable |
| Support de montage | Rail DIN |
| Pas de 9 mm | 2 |
| Hauteur | 85 mm |
| Largeur | 18 mm |
| Profondeur | 74 mm |
| Poids Net | 120 g |
| Couleur | Blanc |
| Durée de vie mécanique | 20000 cycles |
| Durée de vie électrique | 10000 cycles |
| Description des options de verrouillage | Dispositif de cadenassage |
| Raccordement amont | Vis |
| Raccordement arrière | Vis |
| Mode de raccordement | Borne du type à cage haut ou bas1…10 mm² flexible Borne du type à cage haut ou bas1…16 mm² rigide |
| Longueur de dénudage des fils | 14 mm for haut ou bas connection |
| Couple de serrage | 2 N.m haut ou bas |
| Protection différentielle | Bloc séparé |
| Normes | EN/IEC 60898-1 EN/IEC 60947-2 |
|---|---|
| Certifications du produit | CE BV RINA DNV |
| Degré de protection IP | IP20 conforming to CEI 60529 IP40 (boîtier modulaire) conforming to CEI 60529 |
| Degré de pollution | 3 conforme à EN/IEC 60947-2 |
| Humidité relative | 95 % à 55 °C |
| Altitude de fonctionnement | 2000 m |
| Température de l'air ambiant en fonctionnement | -25…70 °C |
| Température ambiante pour le stockage | -40…85 °C |
| Marques | Schneider Electric |
|---|---|
| Gamme | Acti9 idt40 |
| Intensité | 40 A |
| Courbe | C |
| Nombres de pôles | Monophasé 1P+N |
