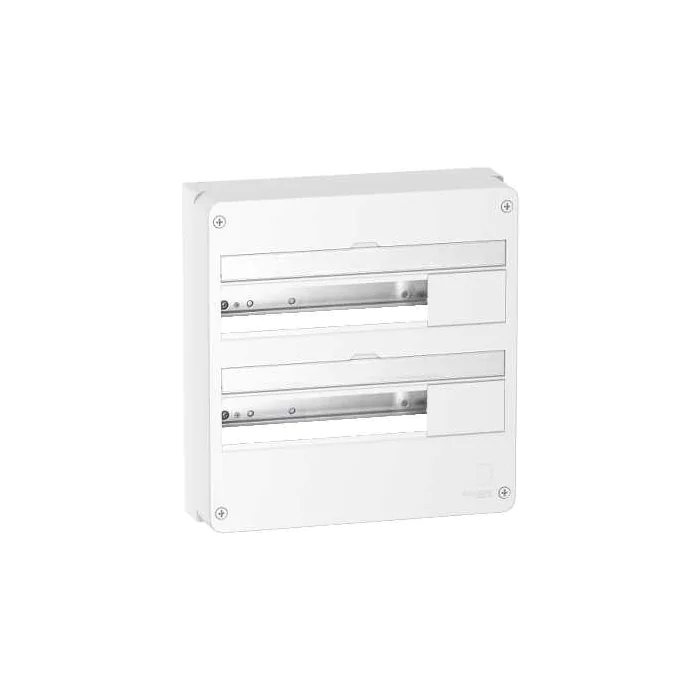

Resi9 - Coffret en saillie Blanc (RAL 9003)- 2 rangées 18 modules
| Statut commercial | Commercialisé |
| Gamme | Resi9 |
| Fonction produit | Coffret |
| Type de coffret | Coffret de distribution |
| Nbre de modules 18 mm par rangée | 18 |
| Nbre de rangées horizontales | 2 |
| Équipement fournis | Étiquette avec inscription ( 1 ) Protection d'étiquette ( 4 ) Rail Din ( 4 ) Coiffe ( 1 ) Bornier de terre ( 2 ) Borniers de phase et neutre ( 2 ) Support de bloc terminal ( 2 ) Obturateur ( 5 ) Kit de marquage ( 1 ) |
| Type de porte | Sans |
| Normes | IEC 60670-24 IEC 60670-1 |
| Largeur | 357 mm |
| Hauteur | 625 mm |
| Profondeur | 108 mm |
| Installation du coffret | En saillie |
| Nombre total de modules de 18 mm | 36 |
| In courant assigné d'emploi | 90 A conformément à IEC 60670 |
| Type de rail | DIN |
| Compatibilité du bloc de distribution et peigne de JdB | Compatible XE |
| Nombre de borniers |
Phase : 1 x 352 + 6 x 162 |
| Matière du coffret | Matériau auto-extinguible |
| Poids | 2260 g |
| Couleur | Coffret : blanc ( RAL 9003 ) |
| Tenue au feu | 750 °C conformément à EN/IEC 60695-2-11 |
| Degré de protection IP | IP41 accessoires de portes conformément à EN/IEC 60529 IP40 avec porte conformément à EN/IEC 60529 IP30 conformément à EN/IEC 60529 |
| Tenue aux chocs IK | IK08 conformément à IEC 62262 IK08 conformément à EN 50102 |
| Température de fonctionnement | -15...60 °C |
| Marques | Schneider Electric |
|---|---|
| Gamme tableau électrique | Resi 9 |
| Nombre de rangées | 2 rangées |
| Nombre modules par rangée | 18 modules |
