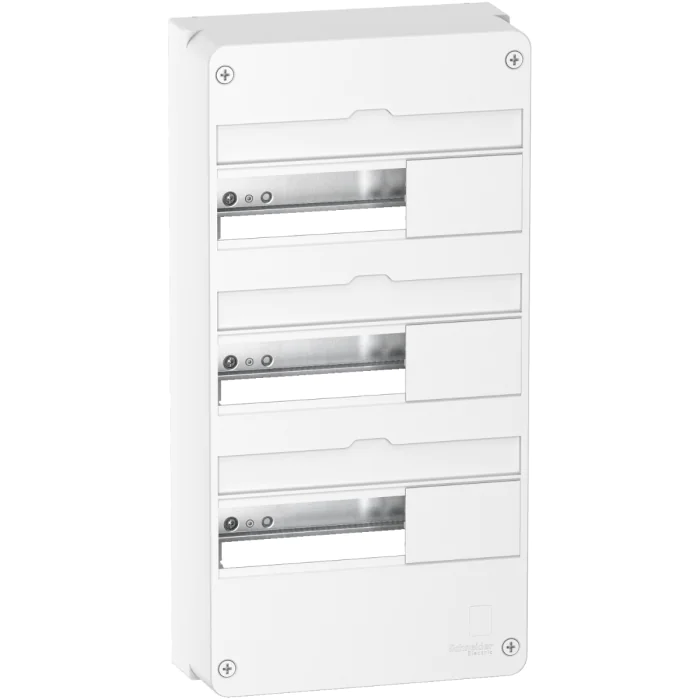

Coffret RESI9 3 RANGEES - SCHNEIDER - R9H13403
Coffret Resi9 3 Rangées 13 modules blanc
Caractéristiques générales
Principale
Statut commercial Commercialisé
Gamme Resi9
Fonction produit Coffret
Type de coffret Coffret de distribution
Nbre de modules 18 mm par rangée 13
Nbre de rangées horizontales 3
Équipement fournis Étiquette avec inscription ( 1 )
Label protector ( 3 )
Rail Din ( 3 )
Coiffe ( 1 )
Bornier de terre ( 2 )
Borniers de phase et neutre ( 2 )
Obturateur ( 4 )
Support de bloc terminal ( 1 )
Kit de marquage ( 1 )
Type de porte Sans
Normes IEC 60670-24
IEC 60670-1
Largeur 252 mm
Hauteur 500 mm
Profondeur 108 mm
Complémentaires
Installation du coffret En saillie
Nombre total de modules de 18 mm 39
In courant assigné d'emploi 90 A conformément à IEC 60670
Type de rail DIN
Compatibilité du bloc de distribution et peigne de JdB Compatible XE
Nombre de borniers 2 terre bornier avec 15 trou(s)
2 phase / neutre bornier avec 7 trou(s)
Départs du bornier répartiteur 1 x 35 mm² + 6 x 16 mm² pour phase / neutre
3 x 25 mm² + 12 x 4 mm² pour terre
Matière du coffret Matériau auto-extinguible
Poids 1785 g
Couleur Coffret : blanc ( RAL 9003 )
Environnement
Tenue au feu 750 °C conformément à EN/IEC 60695-2-11
Degré de protection IP IP41 accessoires de portes conformément à EN/IEC 60529
IP40 avec porte conformément à EN/IEC 60529
IP30 conformément à EN/IEC 60529
Tenue aux chocs IK IK08 conformément à IEC 62262
IK08 conformément à EN 50102
Température de fonctionnement -15...60 °C
