Disjoncteur modulaire Acti9 iDT40K 1P+N 40A Courbe C 4500A/4,5kA - Schneider Electric - A9P71640
Disjoncteur Schneider Acti9 iDT40K 40A 1P+N courbe C 4,5kA, module 18 mm, pour circuits résidentiels et tertiaires, norme CE et NF.
Disjoncteur Acti9 iDT40K 1P+N 40A Courbe C 4,5kA – Schneider Electric
Présentation du produit

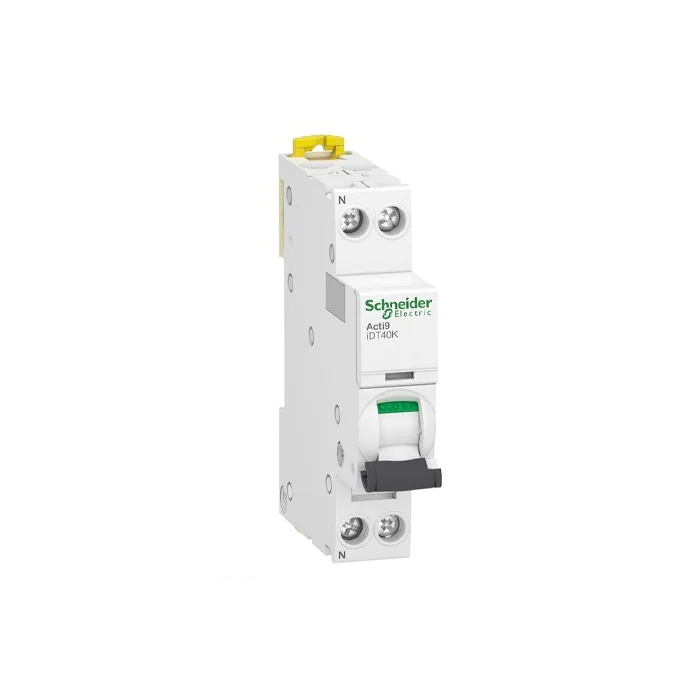

Le disjoncteur Acti9 iDT40K de Schneider Electric est un équipement de protection indispensable pour les circuits monophasés jusqu’à 40A. Doté d’une courbe de déclenchement C et d’un pouvoir de coupure de 4,5kA, il est idéal pour les installations tertiaires légères ou résidentielles.
Installation et mise en œuvre
Ce disjoncteur modulaire s’installe facilement sur rail DIN, avec une emprise d’un module seulement. Sa connexion à vis assure un câblage fiable, tandis que la position de la manette permet d’identifier rapidement l’état du circuit (sous tension ou hors tension).
Utilisation et avantages
-
Protège efficacement les circuits terminaux jusqu’à 40A
-
Déclenchement magnétothermique pour une sécurité optimale
-
Indication ON/OFF visible
-
Coupure pleinement apparente pour plus de sécurité lors des interventions
-
Compatible avec les peignes de distribution iDT40
-
Conforme aux normes NF et CE
-
Idéal pour les planchers chauffants jusqu’à 5400W et les circuits de recharge de véhicules électriques jusqu’à 32A
Caractéristiques techniques
| Désignation | Valeur |
|---|---|
| Référence fabricant | A9P71640 |
| Gamme produit | Acti9 iDT40K |
| Nombre de pôles | 1P + N |
| Type de courbe | Courbe C |
| Pouvoir de coupure | 4,5kA (4500A) |
| Tension nominale | 230 V AC 50 Hz |
| Intensité assignée | 40A |
| Déclenchement magnétique | 5…10 x In (selon EN/CEI 60898-1) |
| Nombre de modules | 1 module (18 mm) |
| Connexion | À vis |
| Section câble souple | 1 à 10 mm² |
| Section câble rigide | 1 à 16 mm² |
| Longueur de dénudage | 14 mm |
| Couple de serrage | 2 N.m |
| Endurance mécanique | 20 000 cycles |
| Endurance électrique | 20 000 cycles |
| Normes | EN/CEI 60898-1, EN/CEI 60947-2 |
| Classe de limitation | 3 |
| Tension d’isolement [Ui] | 400 V AC |
| Tension tenue aux chocs [Uimp] | 4 kV |
| Type de montage | Fixe sur rail DIN |
| Indication de position | ON / OFF |
| Garantie | 2 ans |
| Certifications | CE, NF |
| Dimensions (HxLxP) | 85 x 18 x 74 mm |
