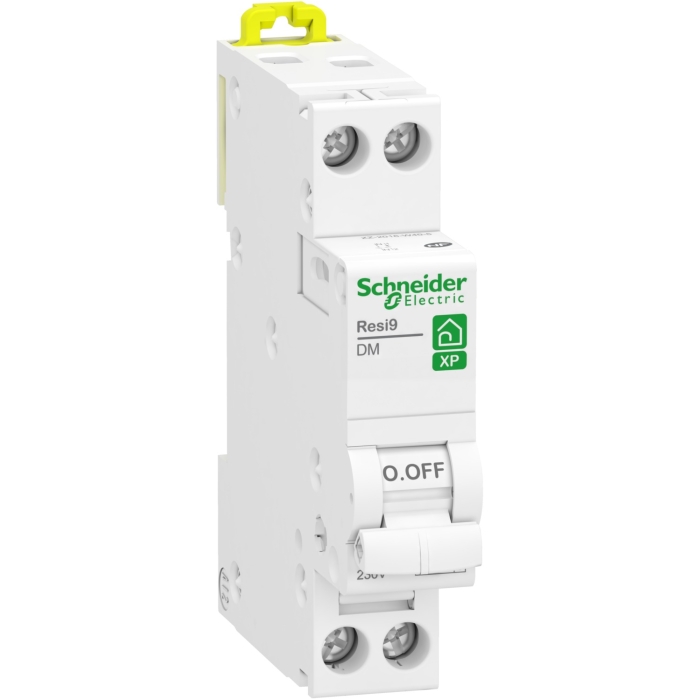

Resi9 XP - disjoncteur modulaire - 1P+N - 16A - courbe D - peignable - R9PFD616
Disjoncteur XP 16A courbe D - Gamme RESI9 peignable - SCHNEIDER ELECTRIC
Principales
Gamme Resi9
Nom du produit Resi9 XP DM
Type de produit ou équipement Disjoncteur miniature
Application Distribution
Description des pôles 1P + N
Nombre de pôles protégés 1
Position du pôle neutre Gauche
In courant assigné d'emploi 16 A à 30 °C se conformer à EN/CEI 60898
Type de réseau CA
Type de déclencheur Thermique-magnétique
Courbe de déclenchement D
Pouvoir de coupure 3000 A Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1
Normes EN/CEI 60898-1
Certifications du produit CE
Labels qualité NF
Complémentaires
Fréquence du réseau 50 Hz
[Ue] tension assignée d'emploi 230 V CA 50 Hz
limite de déclenchement magnétique 10...14 x In CA
Classe de limitation 3 se conformer à EN/CEI 60898-1
[Ui] tension d'isolement 500 V
[Uimp] tension assignée de tenue aux chocs 4 kV
Type de commande Par maneton
Indication de tension Indication ON/OFF
Mode d'installation Encliquetable
Support de montage Rail DIN
Pas de 9 mm 2
Hauteur 82 mm
Largeur 18 mm
Profondeur 76 mm
Couleur Blanc (RAL 9003)
Endurance mécanique 20000 cycle
Endurance électrique 20000 cycle 230 V CA 50 Hz se conformer à EN/CEI 60898-1
mode de raccordement Borne du type à cage (haut ou bas) - <= 16 mm² - souple
Borne du type à cage (haut ou bas) - <= 16 mm² - rigide
Longueur de dénudage des fils 13 mm pour haut ou bas connexion
Protection différentielle Sans
Marques | Schneider Electric |
---|---|
Gamme | Resi9 XP |
Intensité | 16 A |
Courbe | D |
Nombres de pôles | Monophasé 1P+N |
Pouvoir de coupure | 3kA |
Type de connexion | A vis |
Type de protection | XP |
