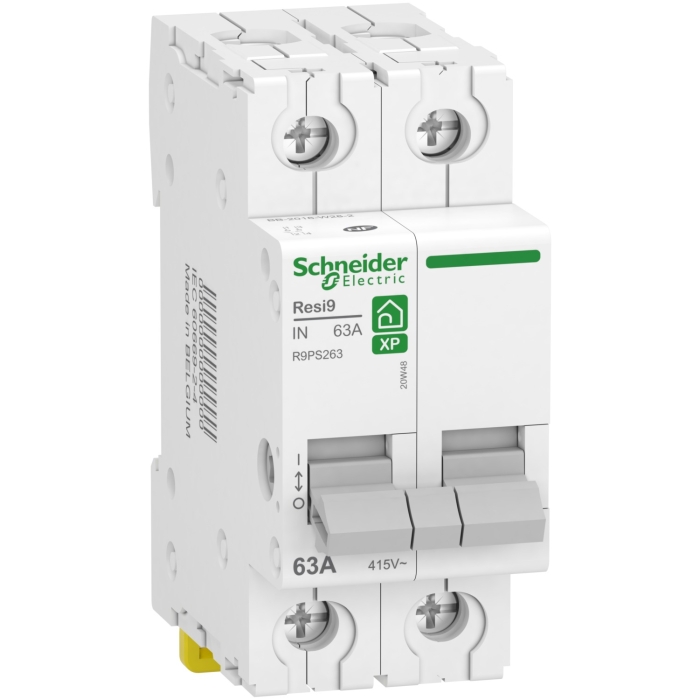

Resi9 - interrupteur-sectionneur 2P 63A
| [Ie] courant assigné d'emploi |
63Â A at 415 V AC 50/60 Hz
|
|
|---|---|---|
| [Ue] tension assignée d'emploi |
415 V CA 50/60 Hz
|
|
| Fréquence du réseau |
50/60 Hz
|
|
| [Icm] pouvoir assigné de fermeture en court-circuit |
6Â kA
|
|
| courant nominal de court-circuit conditionnel |
Inc 6Â kA
|
|
| [Icw] courant assigné de courte durée admissible |
1500Â A
|
|
| [Ui] tension assignée d'isolement |
500Â V AC 50/60 Hz
|
|
| [Uimp] tension assignée de tenue aux chocs |
6Â kV conforming to IEC 60669-2-4
|
|
| Type de commande |
Par maneton
|
|
| Indication de tension |
Indication ON/OFF
|
|
| Mode d'installation |
Encliquetable
|
|
| Support de montage |
Rail DIN
|
|
| Pas de 9 mm |
4
|
|
| Hauteur |
81Â mm
|
|
| Largeur |
36Â mm
|
|
| Profondeur |
70,5Â mm
|
|
| Poids du produit |
154Â g
|
|
| Couleur |
Blanc (RAL 9003)
|
|
| Endurance mécanique |
50000Â cycle
|
|
| Endurance électrique |
10000Â cycle
|
|
| mode de raccordement |
Bornes type tunnel (haut ou bas) - 1...50 mm² - rigide
Bornes type tunnel (haut ou bas) - 1...35 mm² - souple Bornes type tunnel (haut ou bas) - 1...35 mm² - flexible avec embout |
|
| Longueur de dénudage des fils |
14Â mm pour haut ou bas connexion
|
|
| couple de serrage |
3,5Â N.m haut ou bas
|
| Marques | Schneider Electric |
|---|
