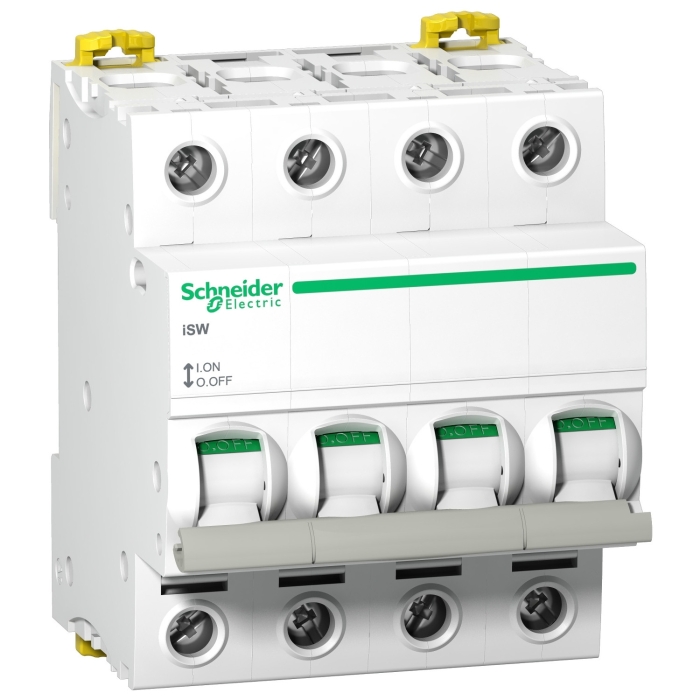

Interrupteur sectionneur - 4 pôles 63A - ACTI9 - A9S65463 - SCHNEIDER ELECTRIC
Interrupteur sectionneur 4 pôles 63A
Caractéristiques principales :
- Type de produit ou de composant : Interrupteur-sectionneur
- Nom abrégé d'appareil : ISW
- Utilisation de l'interrupteur : Isolation / Contrôle
- Description des pôles : 4P
- Catégorie d'emploi : AC-22A
- Aptitude au sectionnement : Oui
Caractéristiques complémentaires :
- [ie] courant assigné d'emploi : 63 A 415 V AC 50/60 Hz
- [ue] tension assignée d'emploi : 415 V AC 50/60 Hz
- [icm] pouvoir assigné de fermeture en court-circuit : 4.2 kA sectionneur seulement
- [icw] courant assigné de courte durée admissible : 1260 A
- [ui] tension assignée d'isolement : 500 V AC 50/60 Hz
- [uimp] tension assignéede tenue aux chocs : 6 kV
- Type de commande : Par maneton
- Signalisation locale : Indication ACTIVÉ/DÉSACTIVÉ
- Coupure pleinement apparente : Oui
- Mode d'installation : Fixe
- Support de montage : Rail DIN
- Compatibilité du bloc de distribution du peigne de jeu de barres : Haut ou bas : oui
- Pas de 9 mm : 8
- Hauteur : 85 mm
- Largeur : 72 mm
- Profondeur : 73 mm
- Couleur : Blanc
- Durée de vie mécanique : 20000 cycle
- Durée de vie électrique : 15000 cycle
- Mode de raccordement : Bornes type tunnel: (haut ou bas) 1 câble(s) <= 50 mm² rigide sans extrémité de câble / Bornes type tunnel: (haut ou bas) 1 câble(s) <= 35 mm² souple sans extrémité de câble / Bornes type tunnel: (haut ou bas) 1 câble(s) <= 35 mm² souple avec extrémité de câble
- Longueur de dénudage des fils : 9 mm
- Couple de serrage : 3.5 N.m
Marques | Schneider Electric |
---|
