Odace - Prise TV/FM/SAT - blanc - S520461 - Schneider Electric
Odace - Prise TV/FM/SAT - blanc - S520641 - Schneider Electric

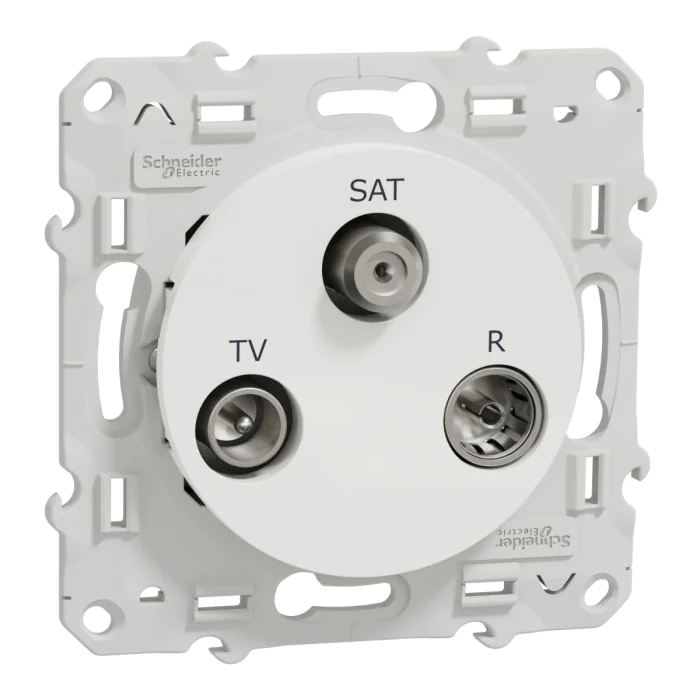

Montage encastré pour cette prise télévision et radio TV/FM/SAT (une entrée pour chaque) qui allie esthétisme et praticité
Elle abrite les caractéristiques suivantes :- Connecteur TV : Mâle IEC 9,52mm,- Connecteur FM : IEC femelle 9,52 mm,- Connecteur SAT : F type
En termes d'atténuation dans la branche, elle présente ces effets :- 3 dB for SAT signal @ 950...2400 MHz,- 3 dB for TV signal @ 125...862 MHz,- 2...5 dB for R signal @ 5...108 MHz
Les pertes en retour sont les suivantes : >= 10 dB pour IN-OUT signal,>= 10 dB pour TV signal,>= 12 dB pour R signal,>= 10 dB pour SAT signal
Alliance du cercle et du carré, cette prise TV et radio issue de la gamme Odace de Schneider est un véritable objet de décoration dans la maison lorsqu'elle sera complétée par une plaque de finition de la même gamme
Facile à installer, elle dispose d'un mode de fixation par vis Sa couleur blanche (nuance RAL 9003) et sa finition brillante incarnent élégance et sobriété pour des intérieurs contemporains et soucieux de s'adapter aux tendances décoratives actuelles
| Gamme de produit | Odace |
|---|---|
| Type de produit ou équipement | Prise TV/FM/SAT |
| Présentation du produit | Mécanisme avec support de fixation |
| Type de prise télévision | Individuel |
| Type d'emballage | Capot de protection |
| Montage de l'appareil | Affleurant |
|---|---|
| Connecteur TV | Mâle CEI 9,52 mm |
| Connecteur FM | CEI femelle 9,52 mm |
| Connecteur SAT | Type F |
| Nombre d'entrées | 1 |
| Atténuation maxi de la branche | 3 dB SAT signal950…2400 MHz 3 dB TV signal125…862 MHz 2,5 dB R signal5…108 MHz |
| Perte de rendement minimum | 10 dB IN-OUT 10 dB TV 12 dB R 10 dB SAT |
| Passage de courant continu | Dans une prise SAT |
| Mode de fixation | Par vis |
| Nuance de la couleur | Blanc (RAL 9003) |
| Finition de la surface | Brillant |
| Courant assigné d'emploi | 350 mA |
| [Ue] tension assignée d'emploi | 24 V |
| Type de réseau | CC |
| Raccordement | Bornes à vis |
| Forme de la tête de vis | Pozidriv N°1 |
| Longueur de dénudage des fils | 8 mm |
| Type de câble | Coaxial |
| Diamètre extérieur du câble | 7 mm |
| Matière | Plastique anti-UV: plaque centrale PBT (polybutylene terephthalate) GF30: plaque de finition Alliage de zinc: enveloppe |
| Hauteur | 71 mm |
| Largeur | 71 mm |
| Profondeur | 40 mm |
| Profondeur d'encastrement | 24 mm |
| Poids du produit | 0,0634 kg |
| Résistance aux agents chimiques | Résistant à l'alcool (70%) Résistant à l'alcool (96%) Résistant à l'acide lactique Résistant à l'ammonium quaternaire dilué Résistant au javellisant dilué Résistant à l'ammoniaque dilué Résistant à l'eau savonneuse Résistant au lave vitre Résistante au peroxyde d'hydrogène 10 volumes Résistant au hexane |
| Température ambiante de stockage | -5…50 °C |
|---|---|
| Température ambiante de fonctionnement | 5…45 °C |
| Normes | EN 50083-4 |
| Tenue aux chocs IK | IK04 |
| Degré de protection IP | IP21 D |
