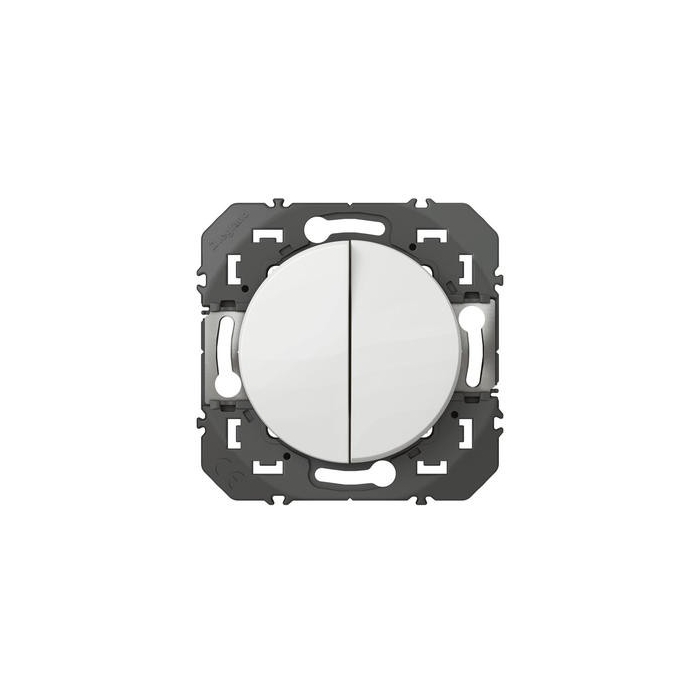

Double interrupteur ou va-et-vient dooxie blanc - 600002

Vous voulez optimiser votre installation électrique en contrôlant vos éclairages ou appareils depuis un seul point de commande ? E-Planetelec vous propose de découvrir le double interrupteur, un système pratique et simple à poser qui facilite la vie des utilisateurs ! Et si vous souhaitez au contraire ajouter des boutons pour allumer ou éteindre vos lumières en deux endroits, optez pour le double interrupteur va-et-vient.

Comment fonctionne un double interrupteur ?

Un double interrupteur, également appelé double allumage, est un dispositif électrique conçu pour contrôler deux circuits distincts à partir d'un seul emplacement. Il est composé de deux commandes indépendantes, deux bascules ou boutons, dans un même boîtier. Ce type d'interrupteur est très souvent utilisé pour faciliter l'allumage et l'extinction de deux sources d'éclairage différentes, mais aussi d’appareils électriques. Il permet de limiter le nombre d'interrupteurs à installer sur un seul mur.

Un double interrupteur est tout simplement la combinaison de deux interrupteurs dans une seule unité. Chacun fonctionne de manière indépendante, selon le même principe qu'un interrupteur classique. Lorsqu'un interrupteur est actionné, il enclenche ou suspend le passage du courant électrique vers l’appareil qu'il contrôle (généralement une source de lumière ou une prise commandée).

Chaque interrupteur de ce dispositif est relié à son propre circuit. L'interrupteur est souvent composé de trois types de bornes : la phase (L), la sortie vers la charge et éventuellement une borne commune si les deux interrupteurs partagent la même alimentation. Lorsqu’on appuie sur un des interrupteurs, le courant est soit envoyé vers la source (éclairage ou autre appareil), soit coupé, selon la position du bouton.

Le double interrupteur peut par exemple être employé dans un salon où il permettrait d’allumer un lustre ou des appliques murales séparément. Il peut aussi être disposé dans une chambre pour contrôler à la fois la lumière de chevet et l’éclairage général.

Comment faire un double allumage ?

Le double allumage est un système électrique qui commande deux sources lumineuses ou circuits différents à partir d’un seul emplacement, en utilisant un double interrupteur. Pour le mettre en place, il faut suivre une série d’étapes qui garantissent une installation sécurisée et pratique.

Avant d’intervenir sur le circuit électrique, il est essentiel de couper l'alimentation au niveau du disjoncteur général pour éviter tout risque d'électrocution. Ensuite, vous pouvez préparer le câblage. Le fil de phase (habituellement de couleur rouge ou marron), en provenance du tableau électrique, doit être relié à l’entrée commune du double interrupteur. Cet interrupteur dispose de deux sorties, chacune raccordée à une lampe ou un circuit distinct. Il est important de vérifier que chaque sortie du double interrupteur est correctement connectée à l’un des luminaires. Les bornes de sortie sont le plus souvent indiquées sur l'interrupteur et permettent de savoir à quel circuit correspond chaque bouton.

Les fils de neutre (souvent bleus) et de terre (vert et jaune) ne passent pas par l'interrupteur, mais doivent être raccordés directement aux luminaires. Ces liaisons sont essentielles pour garantir la sécurité et le bon fonctionnement du système. Chaque luminaire doit donc avoir trois fils connectés : la phase, le neutre et la terre.

Une fois le câblage terminé, il est possible de relancer l’alimentation électrique et de tester l’installation. Chaque bouton du double interrupteur doit permettre d'allumer et d'éteindre l'une des deux lampes indépendamment de l'autre. Le double allumage est ainsi une solution pratique qui reste facile à installer avec un minimum de matériel.

Qu’est-ce qu’un double va-et-vient ?

Un va-et-vient est un type d'interrupteur qui contrôle un même point lumineux (ou un appareil) à partir de deux endroits différents. Ce système est très fréquemment utilisé dans les couloirs, les escaliers ou les grandes pièces, où il est pratique de pouvoir allumer ou éteindre une lumière depuis plusieurs points. Le va-et-vient repose sur un câblage spécifique : chaque interrupteur est relié à la fois à la source de courant et au deuxième interrupteur. En basculant l'un ou l'autre, le circuit est ouvert ou fermé, ce qui permet de couper ou d’alimenter l’éclairage.

Le double va-et-vient est similaire au va-et-vient, à ceci près qu’il contrôle deux circuits distincts (comme deux luminaires) depuis deux endroits différents. Il s'agit en fait de deux systèmes va-et-vient dans un même boîtier. Par exemple, dans un long couloir avec deux ensembles de lumières, le double va-et-vient permet d'allumer ou d'éteindre les deux groupes d’éclairages depuis deux interrupteurs situés à chaque extrémité du couloir.

Il se démarque donc du double interrupteur qui gère l’alimentation de deux circuits distincts depuis un unique endroit. Le double va-et-vient s’impose lorsqu’on souhaite contrôler deux sources lumineuses ou appareils en plusieurs points, tandis que l’autre sera plus utile pour localiser les commandes sur un seul boîtier.

Comment choisir entre un double interrupteur et un double va-et-vient ?

Vous hésitez entre deux formats d’interrupteur, à savoir le double allumage et le double va-et-vient ? Le choix dépend essentiellement de vos besoins en termes de commande et de l’agencement de l’espace où les installations électriques sont situées.

Le nombre de points de contrôle

Commencez par prendre en compte le nombre d’endroits depuis lesquels vous souhaitez pouvoir allumer ou éteindre vos luminaires. L’interrupteur double allumage permet de contrôler deux circuits distincts depuis un seul point de commande, par exemple à l’entrée d’une pièce. L’interrupteur double va-et-vient, lui, contrôle deux circuits distincts depuis deux points de commande différents, par exemple pour allumer ou éteindre les lumières depuis une entrée et une sortie, ou à deux points d’un couloir.

La disposition de la pièce

Si vous avez une grande pièce, un long couloir ou des espaces avec plusieurs accès, un double va-et-vient sera plus pratique. En revanche, si l'espace est petit et ne nécessite qu'un seul point de commande pour chaque circuit, l'interrupteur double allumage sera plus simple et moins coûteux à installer.

La facilité d'installation

La pose d’un interrupteur double allumage est plus simple et plus économique, car il n’exige qu'un seul interrupteur pour commander deux circuits. Le double va-et-vient nécessite un câblage plus complexe, avec des fils qui doivent relier les deux interrupteurs entre eux pour permettre le contrôle à distance de chaque circuit.
