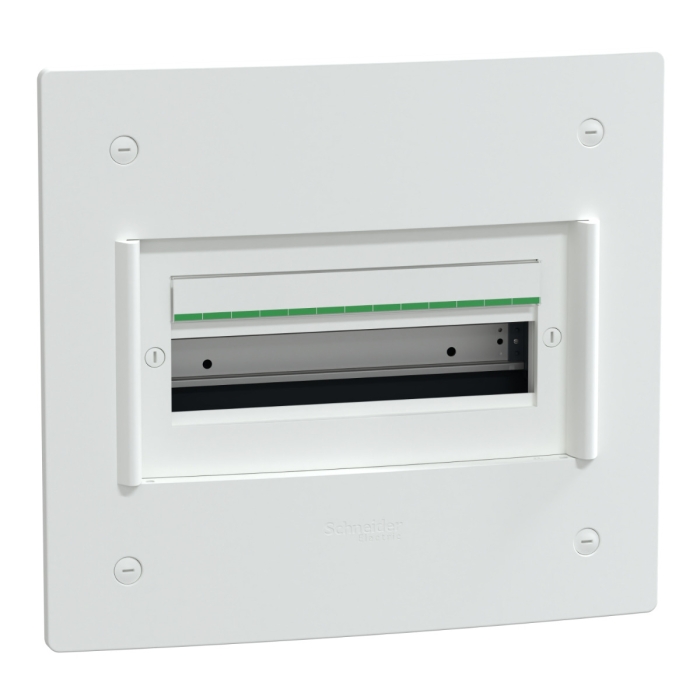

PrismaSeT XS - Coffret encastré 1 rangée 13 modules - LVSXS113 - Schneider Electric
PrismaSeT XS - Coffret encastré 1 rangée 13 modules - LVSXS113 - Schneider Electric
Référence
LVSXS113

PrismaSeT XS - Coffret encastré 1 rangée 13 modules - LVSXS113 - Schneider Electric

Hors stock - Réapprovisionnement sous 3 jours
Quantité disponible : 0

PrismaSeT XS - Coffret encastré 1 rangée 13 modules - LVSXS113 - Schneider Electric

Porte non incluse





58,46 € TTC
  • Facilité d'installation
  • Coffret RAL 9003
  • Coffret IP30 et IK08 sans porte
  • Coffret complet livré avec accessoires
Caractéristiques principales

Gamme PrismaSeT
Nom du produit XS
Type de produit ou équipement Boîtier
Type d'extensibilité Coffret de répartition
Installation du coffret Encastré



Caractéristiques complémentaires
Largeur 351 mm total
321 mm incorporé
Hauteur 360 mm total
330 mm incorporé
Profondeur 109 mm total
66 mm incorporé
Profondeur interne 80 mm
Nombre de modules de 18 mm par rangée 13
Nombre de rangées horizontales 1
Pas de 9 mm 26
Classe d'isolation électrique II
Equipement fournis 1 étiquette d'identification
1 protection d'étiquette
3 bornier
1 bande d'obturateur
1 porte à commander séparément
1 rail Din
1 plaque arrière



Type de plastron Modulaire
Type de rail DIN symétrique
Type de châssis plein Sans châssis plein
Puissance dissipée en W 34 W
[In] courant assigné d'emploi 63 A
[Ui] tension assignée d'isolement 400 V
Entrée de câble Câble ou tube
Plaques découpées
Plaques amovibles
Nombre de borniers 1 terre avec 14 départs
1 neutre avec 4 départs
1 phase avec 4 départs
Départs du bornier répartiteur 3 x 25 mm² + 11 x 4 mm² pour terre
4 x 16 mm² pour neutre
4 x 16 mm² pour phase
Mode de raccordement Connexion à vis (terre) , 3 x6…25 mm²
Push-in (terre) , 11 x1,5…4 mm² (souple)
Push-in (terre) , 11 x6 mm² (rigide ou semi-rigide)
Connexion à vis (neutre) , 4 x16 mm²
Connexion à vis (phase) , 4 x16 mm²



Plus d’information
Marques Schneider Electric
Gamme tableau électrique PrismaSet XS
Nombre de rangées 1 rangée
Nombre modules par rangée 13 modules
Étanche Non
