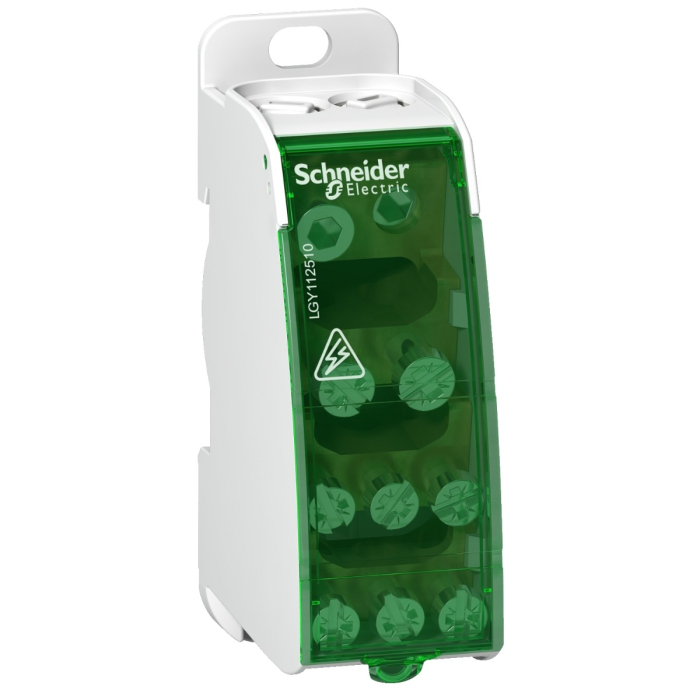

Répartiteur étagé unipolaire Linergy 125A 10 trous – Schneider Electric LGY112510
Le répartiteur étagé unipolaire Linergy LGY112510 de Schneider Electric est conçu pour une distribution fiable et sécurisée des phases dans vos tableaux électriques. Idéal pour les installations résidentielles, tertiaires et industrielles, il permet de répartir le courant sur plusieurs départs monophasés et peut être associé à d’autres répartiteurs pour constituer un modèle tétrapolaire.
Un raccordement efficace et sécurisé
Ce répartiteur dispose de 10 connexions avec bornes à vis, compatibles avec des conducteurs rigides ou souples. Sa conception étagée facilite le câblage et assure une excellente tenue mécanique et thermique. Avec un courant nominal de 125 A et une tension jusqu’à 440 V AC, il garantit des performances fiables dans le temps.
Compatibilité et modularité
Le modèle LGY112510 est compatible avec les gammes d’enveloppes et coffrets Prisma G, P, PH, Pragma, Spacial, Kaedra ainsi que les appareils TeSys. Il se fixe simplement sur rail DIN et s’intègre facilement à tout type d’installation modulaire.
Caractéristiques techniques
| Référence | LGY112510 |
| Gamme | Linergy |
| Type de bornier/répartiteur | Répartiteur étagé unipolaire |
| Montage | Sur rail DIN |
| Courant assigné d’emploi | 125 A à 40°C |
| Tension assignée d’emploi [Ue] | 230 V AC (Ph/N) – 440 V AC (Ph/Ph) |
| Tension assignée d’isolement [Ui] | 500 V AC |
| Tension de tenue aux chocs [Uimp] | 8 kV |
| Courant de crête admissible | 25 kA |
| Courant de courte durée admissible (1s) | 4,2 kA |
| Nombre total de connexions | 10 |
| Connexion principale (rigide) | 2 × 10 à 35 mm² |
| Connexion secondaire (rigide) | 2 × 2,5 à 25 mm² + 6 × 1,5 à 16 mm² |
| Connexion principale (souple) | 2 × 6 à 35 mm² avec embout |
| Connexion secondaire (souple) | 2 × 1,5 à 16 mm² + 6 × 1,5 à 10 mm² avec embout |
| Couple de serrage alimentation | 8 N·m (PZ2 / tournevis plat Ø9,5 mm) |
| Couple de serrage distribution | 2 N·m (PZ2 / tournevis plat Ø5,8 à Ø7,5 mm) |
| Matériau | Polymère isolant – Blanc RAL 9003 |
| Hauteur | 85 mm |
| Largeur | 27 mm |
| Profondeur | 50,5 mm |
| Poids | 0,127 kg |
| Catégorie de surtension | III |
| Tenue diélectrique | 2500 V |
| Compatibilité de gamme | Prisma G / P / PH / Pragma / Spacial / Kaedra / TeSys |
| Normes | EN/IEC 60947-7-1 / EN/IEC 61439-1 / CE |
| Couleur | Blanc RAL 9003 |
| Garantie | 18 mois |
Avantages du produit
- Distribution sûre et rapide du courant jusqu’à 125A
- 10 connexions disponibles pour une flexibilité maximale
- Montage facile sur rail DIN
- Compatible avec les coffrets Prisma, Pragma et Spacial
- Conforme aux normes internationales CE et IEC
Applications
- Tableaux électriques résidentiels et tertiaires
- Tableaux de distribution industrielle
- Extensions et répartitions monophasées
