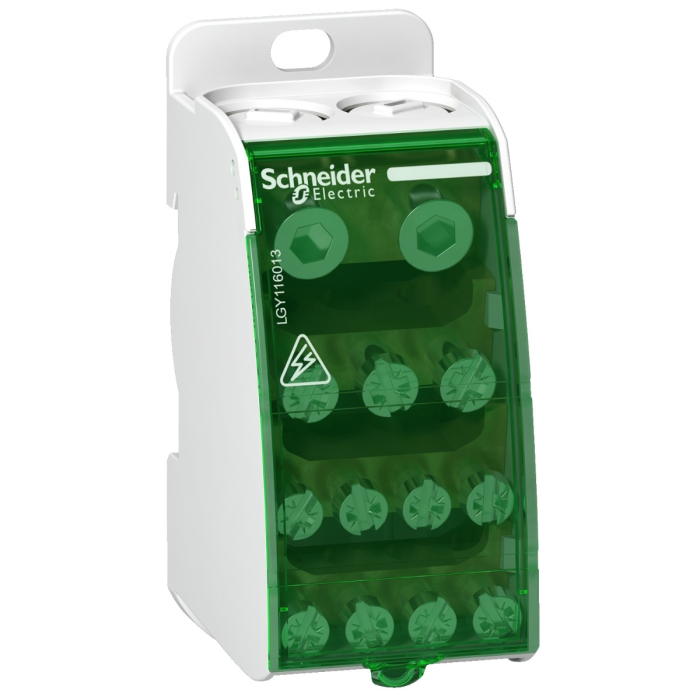

Répartiteur étagé unipolaire Linergy 160A 13 trous - Schneider Electric - LGY116013

Répartiteur étagé unipolaire Linergy 160A – 13 trous – Schneider Electric – LGY116013

Le répartiteur étagé unipolaire Schneider Linergy LGY116013 est conçu pour assurer une distribution électrique fiable, sécurisée et parfaitement organisée au sein de votre coffret ou armoire. Grâce à ses 13 connexions et son courant assigné de 160A, il est idéal pour la création de circuits monophasés à partir d’une alimentation triphasée.

Distribution optimale et installation simplifiée

Ce répartiteur unipolaire permet de répartir efficacement les phases et d’alimenter plusieurs circuits en toute sécurité. Il peut également être associé à d'autres répartiteurs unipolaires pour former un répartiteur tétrapolaire.

Son format compact et sa compatibilité avec un montage sur rail DIN permettent une installation rapide dans les coffrets : Prisma G, Prisma P, Pragma, PH, Pack, Spacial, Kaedra et bien d'autres.

Bornes de raccordement robustes et polyvalentes

Le répartiteur Linergy LGY116013 offre des connexions principales et secondaires adaptées aux câbles rigides ou souples avec embouts :

• Connexion principale : 2 x 25 à 70 mm² (rigide) / 2 x 16 à 50 mm² (souple)
• Connexions secondaires : 3 x 2,5 à 25 mm² + 8 x 1,5 à 16 mm² (rigide)

Les bornes à vis haute tenue assurent une connexion solide et limitent les risques d'échauffement.

Performances électriques élevées

Conçu pour les environnements électriques exigeants, ce répartiteur offre des caractéristiques techniques de premier plan :

• Tension d'emploi : 230 V AC (Ph/N) / 440 V AC (Ph/Ph)
• Tension d'isolement : 500 V
• Courant assigné : 160 A à 40°C
• Tenue aux chocs : 8 kV
• Courant de crête admissible : 36 kA
• Courant de courte durée admissible : 8,4 kA / 1 s
• Catégorie de surtension : III

Dimensions et robustesse

Sa conception en polymère rigide RAL 9003 garantit une excellente tenue mécanique et une durabilité optimale dans les environnements électriques professionnels.

Compatibilité totale

Ce répartiteur est entièrement compatible avec :

• Prisma G
• Prisma P
• Pragma
• Prisma PH
• Prisma Pack
• Kaedra
• Spacial
• TeSys

Avantages du répartiteur LGY116013

• Distribution simple et sécurisée des circuits
• Raccordement multi-sections intuitif
• Idéal pour les coffrets tertiaires et industriels
• Installation rapide sur rail DIN
• Robustesse et tenue électrique exemplaires

Applications recommandées

Convient parfaitement pour :

• Tableaux électriques résidentiels et tertiaires
• Armoires industrielles
• Distribution monophasée depuis un tableau triphasé
• Extensions et ajouts de circuits
