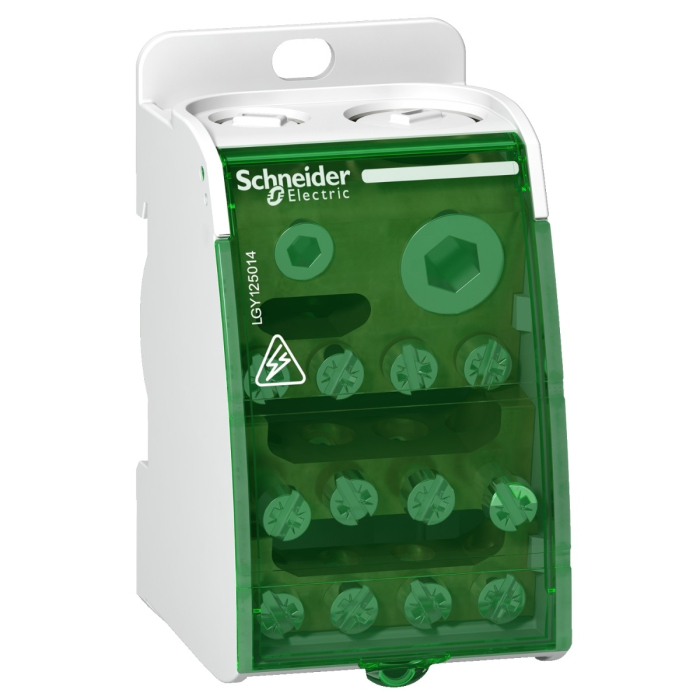

Répartiteur étagé unipolaire Linergy 250A 14 trous - Schneider Electric - LGY125014

Répartiteur étagé unipolaire Linergy 250A – 14 trous – Schneider Electric – LGY125014

Le répartiteur étagé unipolaire Schneider Linergy LGY125014 est conçu pour assurer une distribution électrique fiable, puissante et parfaitement organisée au sein des tableaux résidentiels, tertiaires ou industriels. Grâce à ses 14 connexions et son courant assigné élevé de 250A, il permet une répartition efficace des phases pour créer des circuits monophasés à partir d’une alimentation triphasée.

Un répartiteur robuste pour haute intensité

Ce répartiteur Linergy est idéal pour les installations nécessitant une forte capacité de distribution. Il peut également être combiné à d'autres répartiteurs unipolaires pour former un répartiteur tétrapolaire.

Conçu pour un montage rapide sur rail DIN, le LGY125014 est compatible avec de nombreuses gammes Schneider Electric : Prisma G, Prisma P, Pragma, PH, Spacial, TeSys et bien d'autres.

Connexions haute capacité

Ce bornier répartiteur offre des sections de raccordement adaptées aux installations haute intensité :

• Alimentation principale : 1 x 35 à 120 mm² (rigide) / 1 x 23 à 95 mm² (souple)
• Connexions secondaires : 8 x 2,5 à 25 mm² + 4 x 1,5 à 16 mm² + 1 x 1,5 à 50 mm²

Les bornes à vis haute tenue garantissent une excellente fiabilité mécanique et thermique, même en forte charge.

Performances électriques exceptionnelles

Conçu pour les environnements exigeants, ce répartiteur étagé offre des caractéristiques techniques de haut niveau :

• Courant assigné : 250 A à 40°C
• Tension d'emploi : 230 V AC (Ph/N) / 440 V AC (Ph/Ph)
• Tension d'isolement : 500 V
• Tenue aux chocs : 8 kV
• Courant de crête admissible : 60 kA
• Courant de courte durée admissible : 14,4 kA / 1 s
• Catégorie de surtension : III
• Tenue diélectrique : 2500 V

Dimensions et conception

Le répartiteur LGY125014 est fabriqué en polymère haute résistance, coloris blanc RAL 9003, lui conférant robustesse et longévité.

Compatibilité totale

Ce répartiteur est parfaitement compatible avec :

• Prisma G
• Prisma P
• Pragma
• Prisma PH
• Spacial
• TeSys

Avantages du répartiteur Linergy LGY125014

• Distribution haute intensité jusqu’à 250 A
• 14 connexions polyvalentes pour circuits variés
• Montage rapide sur rail DIN
• Robustesse et grande tenue électrique
• Compatible avec l’ensemble des coffrets Schneider Electric

Applications recommandées

Ce répartiteur électrique convient parfaitement pour :

• Installations tertiaires et industrielles
• Armoires électriques haute puissance
• Tableaux triphasés nécessitant une répartition monophasée
• Extensions de circuits et distribution renforcée
