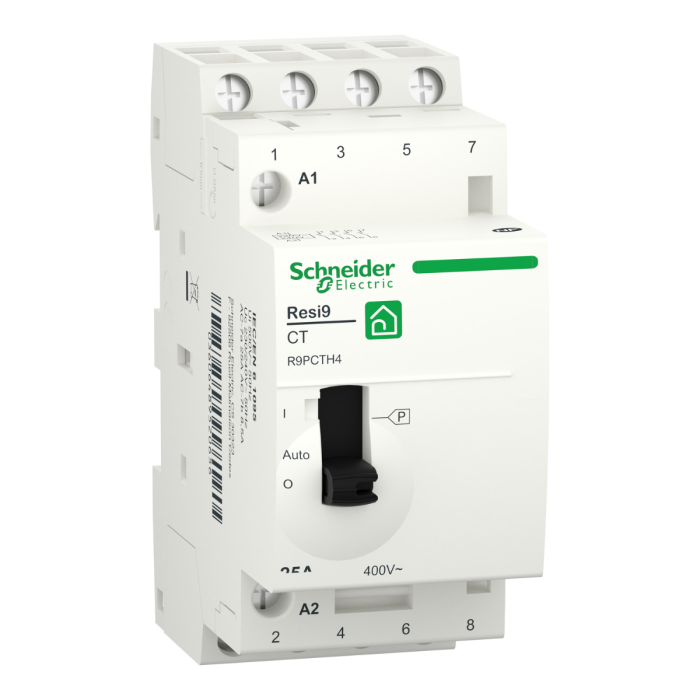

Resi9 - contacteur heures creuses - 4NO - 25A - commande manuelle
Resi9 - contacteur heures creuses - 4NO - 25A - commande manuelle - R9PCTH4 - Schneider Electric
A quoi sert le produit ? Où l'installer ?
Ce circuit de commande permet de piloter une charge manuellement ou à distance. Ce contacteur heures creuses de calibre 25A dispose de quatre contacts NO.
Qu'est-ce que je reçois quand j'achète cette référence ?
Produit de couleur blanche (RAL 9003) livré dans son emballage unitaire. Plusieurs raccordements : circuit de commande : 2 câbles rigides ou souples (avec ou sans embout) de 0,5 à 1,5mm²/circuit de puissance : 2 câbles rigides ou souples sans embout de 1,5mm² et 1 câble souple sans embout de 4mm².
A quels standards et normes le produit répond-il ?
Les performances de ce produit R9PCTH4 répondent aux normes internationales et homologations telles que NF, EN 61095, CEI 1095.
| Gamme | Resi9 |
|---|---|
| Nom du produit | Resi9 XP CT |
| Type de produit ou équipement | Contacteur |
| Application | Circuit de commande |
| Description des pôles | 4P |
| Composition des pôles | 4NO |
| Catégorie d'emploi | AC-1 se conformer à EN 60947-4-1 AC-3 se conformer à EN 60947-4-1 AC-7A se conformer à EN 61095 AC-7A se conformer à CEI 1095 AC-7B se conformer à CEI 1095 |
| Normes | EN 61095 CEI 1095 |
| Compatibilité de gamme | Acti9 iACTc auxiliaire d'entrée double commande Acti9 iACTp auxiliaire de protection contre la surtension (2 circuits) Acti9 iATEt auxiliaire de signalisation à distance Acti9 iATEt auxiliaire temporisable |
| In courant assigné d'emploi | 25 A |
|---|---|
| Type de réseau | CA |
| Fréquence du réseau | 2 phases |
| [Ue] tension assignée d'emploi | 400 V CA 50 Hz |
| Puissance nominale en W | 1,6 W 400 V CA |
| [Ui] tension assignée d'isolement | 500 V CA 50 Hz |
| [Uimp] tension assignée de tenue aux chocs | 4 kV |
| Type de commande | Commande manuelle et à distance |
| Type de signal de commande | Maintenu |
| Fréquence de commutation | 100 commutations/jour |
| Indication de tension | Indicateur d'action |
| [Uc] tension circuit de commande | 220...240 V CC 50 Hz |
| Consommation moyenne au maintien en VA | 4,6 VA |
| Puissance d'appel en VA | 34 VA |
| Mode d'installation | Encliquetable |
| Support de montage | Profilé asymétrique 35mm |
| Pas de 9 mm | 4 |
| Hauteur | 81 mm |
| Largeur | 36 mm |
| Profondeur | 60 mm |
| Couleur | Blanc (RAL 9003) |
| Durée de vie électrique | 200000 cycle CA 2 phases conforme à EN 61095 200000 cycle CA 2 phases conforme à CEI 1095 |
| Mode de raccordement | Circuit de commande: borne du type à cage pour 2 rigide fil(s) 1,5 mm² Circuit de puissance: borne du type à cage pour 1 flexible fil(s) 1…4 mm² Circuit de puissance: borne du type à cage pour 1 rigide fil(s) 1,5…6 mm² Circuit de commande: borne du type à cage pour 1 rigide fil(s) 1,5…2,5 mm² Circuit de commande: borne du type à cage pour 2 flexible fil(s) 1,5…2,5 mm² |
| Longueur de dénudage des fils | Circuit de commande: 0,8 mm Circuit de puissance: 0,8 mm |
| Segment de marché | Résidentiel |
| Marques | Schneider Electric |
|---|
