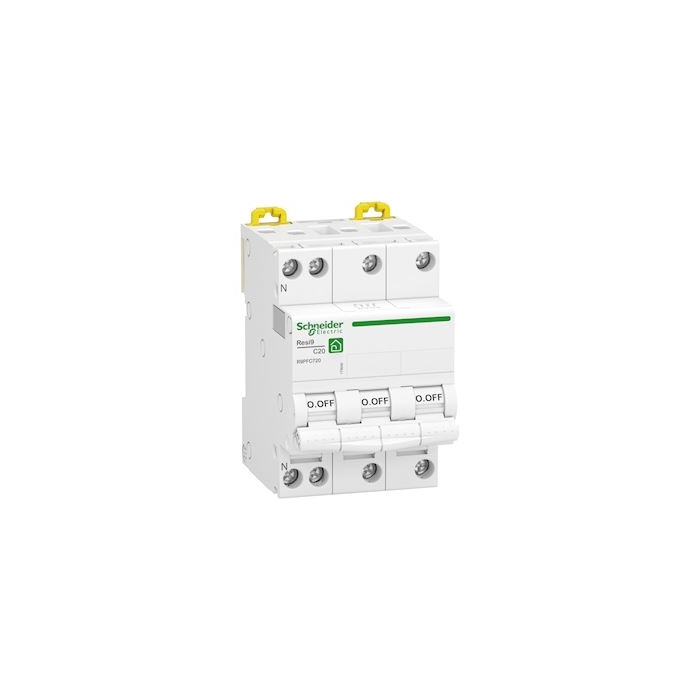

Resi9 - disjoncteur modulaire - 3P+N - 20A - courbe C - peignable - R9PFC720
Resi9 - disjoncteur modulaire - 3P+N - 20A - courbe C - peignable - R9PFC720
Utilisable en neuf et en rénovation
Avec un raccordement par le bas, il n'y a qu'une seule référence de peigne vertical à commander séparément.
L'alimentation de nos disjoncteur modulaire peignables se fait par peigne triphasé horizontal de la gamme Resi9.
Utilisable en neuf et en rénovation
Avec un raccordement par le bas, il n'y a qu'une seule référence de peigne vertical à commander séparément.
L'alimentation de nos disjoncteurs modulaires peignables se fait par peigne triphasé horizontal de la gamme Resi9.
Bornes amont ou aval : câbles rigides jusqu'à 25mmmm² - câbles souples jusqu'à 16mmmm².
CARACTERISTIQUES PRINCIPALES
| Gamme | Resi9 |
| Nom du produit | Resi9 XP DM |
| Type de produit | Disjoncteur miniature |
| Application | Distribution |
| DescrIption des pôles | 3P+ N |
| Nombre de pôles protégés | 3 |
| Position du pôle neutre | Gauche |
| [In] Courant Assigné D'Emploi | 20 A à 30 °C se conformer à EN/CEI 60898 |
| Type De Réseau | CA |
| Type De Déclencheur | Thermique-magnétique |
| Courbe De Déclenchement | C |
| Pouvoir De Coupure | 3000 A Icn à 400 V CA 50 Hz se conformer à EN/CEI 60898-1 |
| Normes | EN/CEI 60898-1 |
| Certifications Du Produit | CE |
| Labels Qualité | NF |
CARACTERISTIQUES SECONDAIRES
| Fréquence Du Réseau | 50 Hz |
| [Ue] Tension Assignée D'Emploi | 400 V CA 50 Hz |
| Limite De Déclenchement Magnétique |
5,,,10 x In CA |
| Classe De Limitation | 3 se conformer à EN/CEI 60898-1 |
| Type De Commande | Par maneton |
| Indication De Tension | Indication ON/OFF |
| Mode D'Installation | Encliquetable |
| Support De Montage | Rail DIN |
| Pas De 9 Mm | 6 |
| Hauteur | 85 mm |
| Largeur | 54 mm |
| Profondeur | 75 mm |
| Poids Du Produit | 0,43 kg |
| Couleur | Blanc (RAL 9003) |
| Endurance Mécanique | 20000 cycles |
| Durée De Vie Électrique | 10000 cycle CA 50 Hz se conformer à EN/CEI 60898-1 |
| Mode De Raccordement | Borne du type à cage (bas) - <= 16 mm² - souple Borne du type à cage (bas) - <= 25 mm² - rigide Borne du type à cage (haut) - <= 25 mm² - rigide Borne du type à cage (haut) - <= 16 mm² - souple |
| Longueur De Dénudage Des Fils | 13 mm for haut ou bas connection |
| Protection Différentielle | Sans |
| Marques | Schneider Electric |
|---|---|
| Gamme | Resi9 XP |
| Intensité | 20 A |
| Courbe | C |
| Nombres de pôles | Tétrapolaire 3P+N |
| Tension | 415 V |
