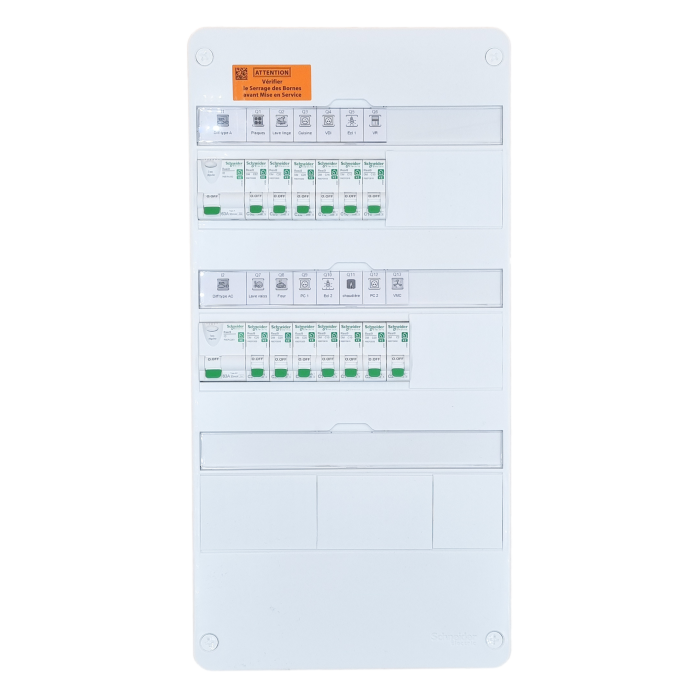

Tableau électrique SCHNEIDER RESI 9 - XE TAMC - 2X63A, 30mA

Référence : SCH-2X63A-XE

Tableau électrique SCHNEIDER - XE - RESI9 - 3 rangées

1 interrupteur différentiel 63A, 30mA type A

1 interrupteur différentiel 63A, 30mA type AC

295,00 € TTC
Rupture de stock

Paiements 100% sécurisés
  • Description
  • Détails du produit
  • Avis Vérifiés(1)

Caractéristiques générales

Ce tableau électrique est constitué de protections utilisant la technologie XE de la marque Schneider et répondent à la norme NF.

Nos différentes gammes de tableaux électrique sont précablés et constitués de l'ensemble des équipements nécessaires à leur mise en œuvre:

  • Fourniture des peignes horizontaux (XP ou XE) permettant de réaliser la liaison entre l'interrupteur différentiel et les disjoncteurs divisionnaires.
  • Les peignes verticaux afin d'assurer l'alimentation des interrupteurs différentiels
  • La liaison en fils souple permettant le raccordement sur le disjoncteur EDF
  • Précâblage des PC modulaires

Composition du tableau

Qté Réf. Désignation
1 R9H13403 Resi9 COFFRET 13M 3R
2 R9EXHS13 Répartiteur XE 13M
1 R9ERC263 Int Diff XE 2P 63A 30mA AC
1 R9ERA263 Int Diff XE 2P 63A 30mA A
1 R9EFC632 Disjoncteur XE 1P+N 32A C
6 R9EFC620 Disjoncteur XE 1P+N 20A C
1 R9EFC616 Disjoncteur XE 1P+N 16A C
4 R9EFC610 Disjoncteur XE 1P+N 10A C
1 R9EFC602 Disjoncteur XE 1P+N 2A C

    Réserve effective : 57,00 % soit 22 module(s).

TAMC XE 2 différentiels de 63A

Informations complémentaires système de distribution XE

Les répartiteurs XE permettent le raccordement sans vis et en toute sécurité des disjoncteurs XE.
Le peigne vertical facilite également le raccordement entre 2 interrupteurs différentiels.
Il existe une version de répartiteurs avec connecteur, qui permet d'alimenter tout produit à vis, ou un autre répartiteur, en aval d'un interrupteur différentiel XE.

  • 4 longueurs possibles : 5, 8, 13 et 18 modules
  • Ces répartiteurs XE se clipsent directement sur les rail DIN des coffrets Resi9.
  • Le peigne vertical Resi9 XE permet l'alimentation des interrupteurs différentiels.
  •
  • Les interrupteurs différentiels XE existent en 3 calibres : 25, 40 et 63A et en type AC, A et SI. Ils alimentent les répartiteurs XE.
  • Les disjoncteurs Resi9 XE sont alimentés directement par les répartiteurs XE.
  • 2 courbes: C et D. Tous calibres de 2A à 32A.
  • Les disjoncteurs différentiels type F sont recommandés pour protéger les charges critiques tel que le réfrigérateur et le congélateur, ainsi que les circuits extérieurs pour les isoler du reste de l'installation.
  • Les disjoncteurs “arc“ : permettent de protéger les circuits contre les risques d'arc électrique.
  • Les parafoudres sont destinés à protéger les équipements contre les risques liés à la foudre.

Fiche technique

Raccordement
Version embrochable XE
