PACK Tableau électrique XE 4 rangées, GTL et coffret de communication R9H13401VDIXS

En rupture de stock
Quantité disponible : 4

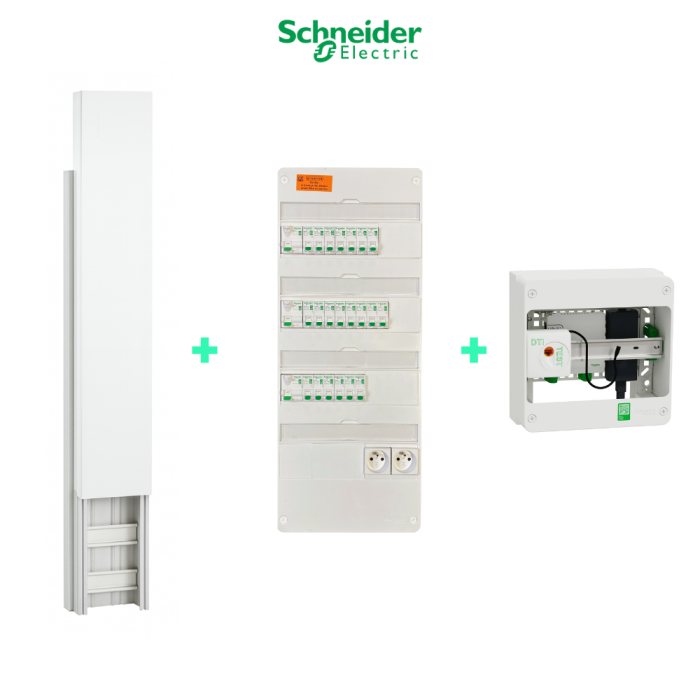

Pack tableau électrique 4 rangées XE

GTL + Tableau 4 rangées XE + coffret de communication R9H13401VDIXS

606,53 € TTC
main product photo

Description du pack tableau électrique



Ce pack tableau électrique vous permettra d'aménager l'ETEL (Espace Technique Electrique du Logement).

Le pack tableau électrique contient la GTL (Gaine Technique Logement) permettant la pose du tableau électrique ainsi que le passage de la distribution électrique dans la goulotte, le tableau électrique adapté à votre installation pouvant être modifié ainsi que le coffret de communication.

Si vous souhaitez prévoir le disjoncteur ENEDIS, vous devrez ajouter un disjoncteur de branchement ainsi qu'une platine de branchement.

Le pack distribution électrique est composé de :

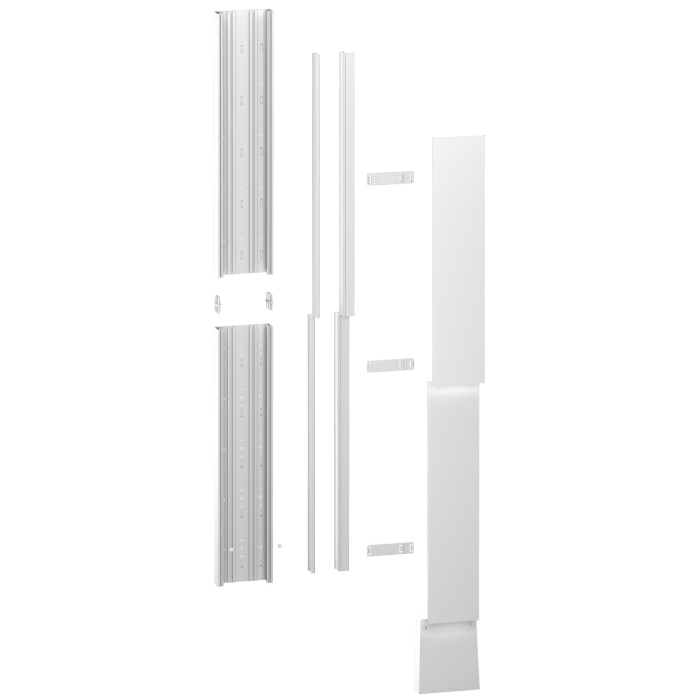

GTL SCHNEIDER R9HKT13

  • Corps de goulotte (2 x 1.7m)
  • Couvercles (2 x 1.7m)
  • Cloison+capot pour compartiment Enedis (2 x 1.7m)
  • 3 bride-câbles
  • 1 jonction sol/plafond

Tableau électrique équipé SCHNEIDER XE 4 rangées SCH-35/100AC XE

Coffret 13 modules par rangée - 4 rangées

Ce coffret comprend les éléments suivants:

Qté Réf. Désignation
1 R9H13404 Resi9 COFFRET 13M 4R
2 R9PCS616 Prise 2P+T 250V 16A
1 R9PCTH20 Contacteur HC 2NO 20A
2 R9EXHS13 Répartiteur XE 13M
1 R9EXHS08 Répartiteur XE 8M
1 R9ERC263 Int Diff XE 2P 63A 30mA AC
1 R9ERC240 Int Diff XE 2P 40A 30mA AC
1 R9ERA240 Int Diff XE 2P 40A 30mA A
1 R9EFC632 Disjoncteur XE 1P+N 32A C
4 R9EFC620 Disjoncteur XE 1P+N 20A C
7 R9EFC616 Disjoncteur XE 1P+N 16A C
2 R9EFC610 Disjoncteur XE 1P+N 10A C
2 R9EFC602 Disjoncteur XE 1P+N 2A C
3 R9EXV Peigne vertical pour ID 2P XE



Coffret de communication  Grade 3 SCHNEIDER - R9H13401VDIXS

Composition


1xResi9 enveloppe
1x grille
1x rail DIN240 mm
1x RJ45 DTI + câble ADSL
1xResi9 switch Ethernet (PoE) 5 port(s)
1x panneau de raccordement 8 port(s)
4xActassi RJ45 S-One DPM Cat6A
3x RJ45 cordon de raccordement
1x Bornier de terre 2 sortie(s)
1x F distributeur TV2 sortie(s)
1x F coudé à 90° adaptateur coaxial
2x serre-câble
Détails du produit
Plus d’information
Marques Schneider Electric
Gamme tableau électrique Resi 9
Nombre de rangées 4 rangées
Nombre modules par rangée 13 modules
Pré cablé Oui
Type de protection XE
Nombre de RJ45 4 RJ45
Grade VDI Grade 2
