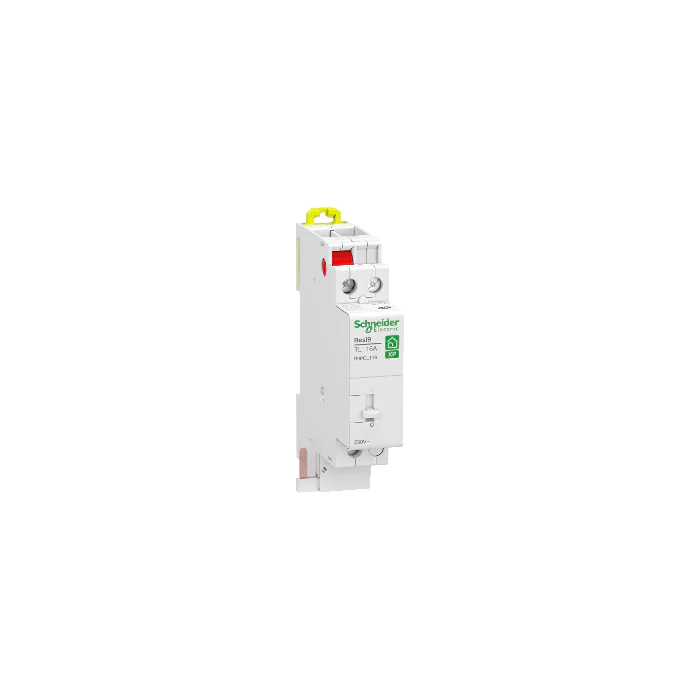

Resi9 XP - télérupteur - 1NO - 16A - R9PCL116 - SCHNEIDER ELECTRIC

Principales

gamme

Resi9

nom du produit

Resi9 XP TL

fonction produit

Télérupteur

fonction de l’appareil

Télécommande

nombre de pôles

1P

composition des pôles

1 "F"

composition contact auxiliaire

Sans

type de réseau

CA

normes

EN/CEI 60669-1
EN/CEI 60669-2-2

certifications du produit

NF

Complémentaires

[Ie] courant assigné d'emploi maximal

16 A

fréquence du réseau

50 Hz

[Ue] tension assignée d'emploi

250 V CA 50 Hz

type de commande

Commande manuelle et à distance

type de technologie

Électromécanique

type de signal de commande

Impulsion

fréquence de commutation

5 commutations/minute

durée de l'impulsion

50 ms

type de commande à distance

Bouton-poussoir lumineux 3 mA

signalisation locale

Indication ON/OFF

tension circuit de commande

230 V CA 50 Hz

courant démarrage alimentation

19 VA

mode d'installation

Encliquetable

support de montage

Rail DIN

pas de 9 mm

2

hauteur

86,5 mm

largeur

18 mm

profondeur

68,6 mm

couleur

Blanc (RAL 9003)

durée de vie électrique

200000 cycles (AC-21)
100000 cycles (AC-22)

mode de raccordement

Circuit de puissance : bornes type tunnel, bas pour 1 souple fil(s) 4 mm²
Circuit de puissance : bornes type tunnel, bas pour 2 souple fil(s) 1,5 mm²
Circuit de puissance : bornes type tunnel, bas pour 2 flexible avec virole fil(s) 1,5 mm²
Circuit de puissance : bornes type tunnel, bas pour 2 rigide fil(s) 1,5 mm²
Télécommande : bornes type tunnel, haut pour 2 souple fil(s) 0,5… 1,5 mm²
Télécommande : bornes type tunnel, haut pour 2 flexible avec virole fil(s) 0,5… 1,5 mm²
Télécommande : bornes type tunnel, haut pour 2 rigide fil(s) 0,5… 1,5 mm²

segment de marché

Résidentiel

Environnement

degré de protection IP

IP20

température de fonctionnement

-20…50 °C

température ambiante pour le stockage

-40…70 °C
