Câbler une prise RJ45 : Le guide des couleurs et du sertissage
Devenue incontournable dans nos logements, la prise RJ45 est bien plus qu'une simple prise pour brancher un ordinateur. Elle est le point de terminaison de votre réseau VDI (Voix, Données, Images), un système centralisé qui distribue Internet, la téléphonie et la télévision dans toute la maison.
Tout ce réseau converge vers un point névralgique : le coffret de communication. Pour garantir des connexions fiables et performantes, il est essentiel de savoir comment câbler une prise RJ45 en respectant les normes. La qualité de votre installation dépendra également du type de câble utilisé.
Il existe plusieurs grades, comme le Grade 2 ou le câble Grade 3, qui offrent des débits et une protection contre les interférences variables.
Ce guide vous accompagne pas à pas pour réussir votre installation.
Le code couleur : la clé d'un bon câblage RJ45
Pour réussir le câblage d'une prise RJ45, tout repose sur le respect d'un code couleur précis. Il existe deux normes internationales qui définissent l'ordre des 8 fils colorés contenus dans un câble réseau : T568A et T568B.
- Norme T568A : Blanc-Vert / Vert / Blanc-Orange / Bleu / Blanc-Bleu / Orange / Blanc-Marron / Marron
- Norme T568B : Blanc-Orange / Orange / Blanc-Vert / Bleu / Blanc-Bleu / Vert / Blanc-Marron / Marron
En France, dans les installations résidentielles neuves ou en rénovation (conformément à la norme NF C 15-100), la norme T568B est la plus couramment utilisée. Le plus important n'est pas tant de choisir l'une ou l'autre, mais de conserver la même norme sur l'ensemble de votre installation. Cela signifie que le câblage doit être identique au niveau du tableau de communication et sur toutes les prises murales de la maison. Une incohérence dans le code couleur entraînerait un dysfonctionnement de la connexion. La plupart des mécanismes de prises RJ45 indiquent d'ailleurs les deux codes couleurs pour vous guider.
Tutoriel : Les 4 étapes pour câbler une prise RJ45
Le câblage d'une prise RJ45 est une opération accessible, même pour un bricoleur averti. Les prises modernes sont souvent conçues pour un sertissage sans outil, ce qui simplifie grandement la tâche. Voici les étapes à suivre.
Étape 1 : Dénuder le câble réseau
Commencez par faire arriver votre câble informatique RJ45 jusqu'à son futur emplacement, en le passant dans une gaine électrique encastrée dans le mur. À l'aide d'une pince à dénuder ou d'un cutter, retirez délicatement la gaine extérieure en plastique sur environ 3 à 4 centimètres. Faites attention à ne pas entailler l'isolant des fils colorés à l'intérieur. Une fois la gaine retirée, vous verrez les 4 paires de fils torsadés.
Étape 2 : Organiser les fils selon la norme T568B
Séparez et détorsadez soigneusement les 8 fils. Essayez de les lisser au maximum pour faciliter leur insertion. Organisez-les ensuite dans l'ordre de la norme T568B : Blanc-Orange, Orange, Blanc-Vert, Bleu, Blanc-Bleu, Vert, Blanc-Marron, Marron. Cette préparation est cruciale pour la suite.
Étape 3 : Connecter les fils au mécanisme de la prise
Prenez le mécanisme de votre prise RJ45 (le connecteur ou "keystone"). Vous remarquerez des petites fentes colorées correspondant aux fils. Repérez le marquage "B" pour suivre la norme T568B. Insérez chaque fil dans la fente de la couleur correspondante. Enfoncez-le bien jusqu'au fond du connecteur. Une fois tous les fils en place, refermez le volet du mécanisme. Cette action va "sertir" les fils, c'est-à-dire couper l'excédent et assurer le contact électrique sans nécessiter d'outil spécifique. Coupez les fils qui dépassent si nécessaire.
Étape 4 : Finaliser l'installation murale
Vissez le mécanisme de la prise sur votre boîte d'encastrement. Clipsez l'enjoliveur, puis la plaque de finition pour un résultat propre et professionnel. Votre prise est désormais prête à l'emploi.
Votre prise RJ45 dans l'écosystème du réseau VDI
Câbler une prise RJ45 est une étape essentielle, mais il est important de comprendre qu'elle n'est qu'un maillon de votre réseau domestique. Pour que tout fonctionne parfaitement, chaque composant doit être de qualité et correctement installé.
Le réseau VDI est une véritable toile qui part du coffret de communication. C'est dans ce coffret que votre box internet est connectée et que le signal est distribué vers les différentes pièces de la maison via les câbles RJ45 que vous avez tirés.

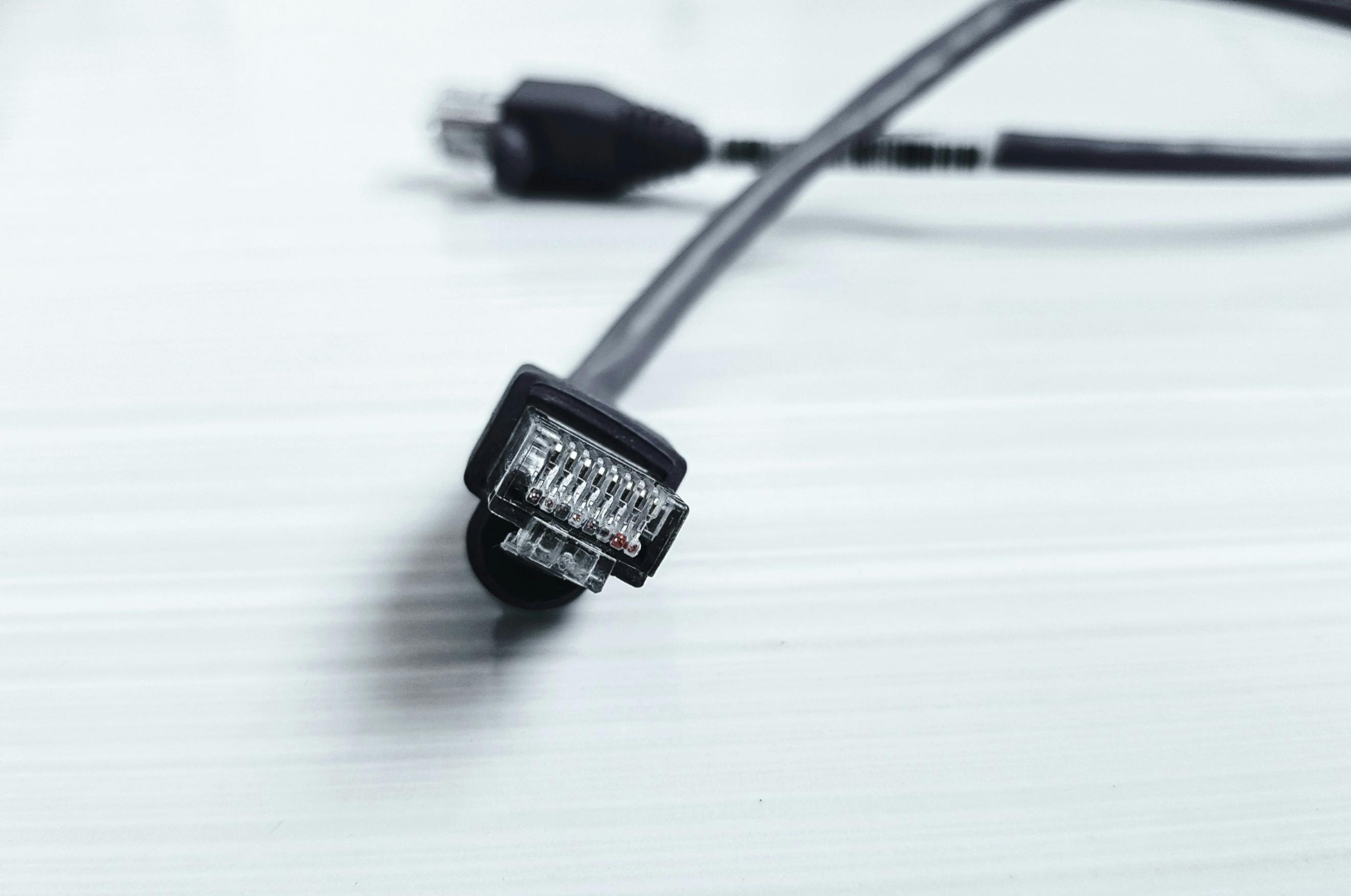

Une fois vos prises murales installées, vous aurez besoin de cordons de brassage RJ45. Ces câbles, également appelés câbles Ethernet, servent à deux choses :
- Dans le coffret de communication : pour relier les départs de votre réseau (le "panneau de brassage") aux sorties de votre box internet (switch).
- Dans les pièces : pour connecter vos équipements (ordinateur, TV, console de jeux) à la prise murale RJ45.
La performance globale de votre réseau dépend donc de la qualité de chaque élément : le grade du câble principal, la qualité du câblage de vos prises et la catégorie de vos cordons de brassage.
Vous savez désormais comment câbler une prise RJ45 en respectant les standards professionnels. Le respect scrupuleux du code couleur T568B et une installation soignée sont les garants d'un réseau domestique stable, rapide et prêt pour les usages futurs. Une fois votre installation terminée, n'hésitez pas à la tester en branchant un appareil ou en utilisant un testeur de câble réseau pour vous assurer que les 8 fils communiquent correctement. Un réseau VDI bien conçu est un investissement durable qui valorise votre logement et vous assure un confort numérique optimal au quotidien.
