Référence
PACK-SCHXP-4R

PACK Tableau électrique XP 4 rangées, GTL et coffret de communication

En rupture de stock
Quantité disponible : 4

Pack tableau électrique 4 rangées XP

GTL + Tableau 4 rangées XP + coffret de communication R9H13401VDIM

573,83 € TTC
main product photo

Description du pack tableau électrique



Ce pack tableau électrique vous permettra d'aménager l'ETEL (Espace Technique Electrique du Logement).

Le pack tableau électrique contient la GTL (Gaine Technique Logement) permettant la pose du tableau électrique ainsi que le passage de la distribution électrique dans la goulotte, le tableau électrique adapté à votre installation pouvant être modifié ainsi que le coffret de communication.

Si vous souhaitez prévoir le disjoncteur ENEDIS, vous devrez ajouter un disjoncteur de branchement ainsi qu'une platine de branchement.

Le pack distribution électrique est composé de :

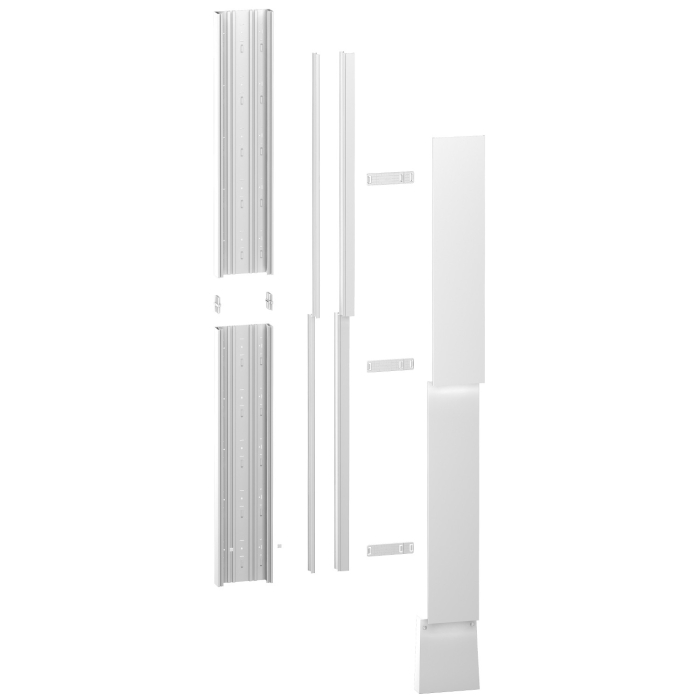

GTL SCHNEIDER R9HKT13

  • Corps de goulotte (2 x 1.7m)
  • Couvercles (2 x 1.7m)
  • Cloison+capot pour compartiment Enedis (2 x 1.7m)
  • 3 bride-câbles
  • 1 jonction sol/plafond

Tableau électrique équipé SCHNEIDER XP 4 rangées SCH-35/100AC XP

Coffret 13 modules par rangée - 4 rangées

Ce coffret comprend les éléments suivants:

Qté Réf. Désignation
1 R9H13404 Resi9 COFFRET 13M 4R
2 R9PCS616 Prise 2P+T 250V 16A
1 R9PCTH20 Contacteur HC 2NO 20A
1 R9PXH213 Répartiteur XP 13M
1 R9PXH210 Répartiteur XP 10M
1 R9PXH208 Répartiteur XP 8M
1 R9PRC263 Int Diff XP 2P 63A 30mA AC
1 R9PRC240 Int Diff XP 2P 40A 30mA AC
1 R9PRA240 Int Diff XP 2P 40A 30mA A
1 R9PFC632 Disjoncteur XP 1P+N 32A C
4 R9PFC620 Disjoncteur XP 1P+N 20A C
7 R9PFC616 Disjoncteur XP 1P+N 16A C
2 R9PFC610 Disjoncteur XP 1P+N 10A C
2 R9PFC602 Disjoncteur XP 1P+N 2A C
2 R9PXV Peigne vertical pour ID 2P XP



Coffret de communication  Grade 2/TV basique SCHNEIDER - R9H13401VDIM

Composition


    • Coffret 1 rangée 13 modules
    • 1 bornier de terre 2 sorties
    • 1 rail Din 240mm
    • 1 DTI+ADSL 4 sorties
    • 1 répartiteur coaxial 2 sorties
    • 1 panneau de raccordement 8 ports
    • 1 adaptateur d'angle Coaxial (90°)
Détails du produit
Plus d’information
Marques Schneider Electric
Gamme tableau électrique Resi 9
Nombre de rangées 4 rangées
Nombre modules par rangée 13 modules
Type de protection XP
Étanche Non
Nombre de RJ45 4 RJ45
Grade VDI Grade 2
