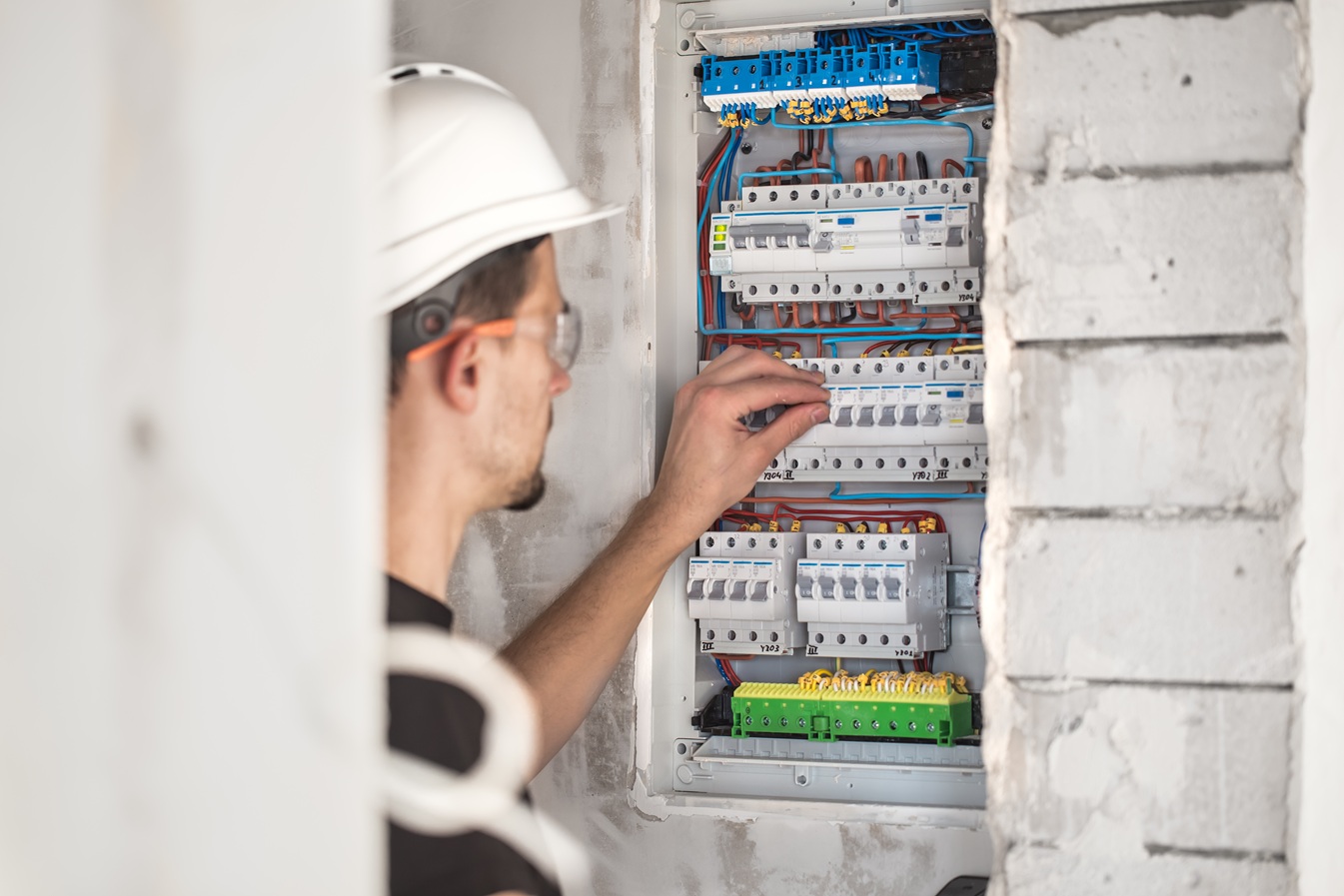

Comment composer et câbler son tableau électrique ? (Norme NF C 15-100)
L'installation électrique d'un logement est le cœur de son fonctionnement, et tableau électrique en est la pièce maîtresse. C'est elle qui assure la distribution du courant, la protection des personnes et des biens, et la conformité de l'ensemble du système. Pour garantir une sécurité optimale et le respect des réglementations en vigueur, il est impératif de se conformer à la norme NF C 15-100. Que vous soyez un professionnel aguerri ou un bricoleur averti, comprendre les principes de composition et de câblage de votre tableau électrique est essentiel. Ce guide vous accompagnera étape par étape pour réaliser une installation fiable et pérenne.
Tableau électrique et l'importance de la norme NF C 15-100
Le tableau électrique est le point névralgique de toute installation. Elle regroupe l'ensemble des dispositifs de protection et de commande qui alimentent les différents circuits de votre habitation. Sa composition et son câblage sont strictement encadrés par la norme NF C 15-100, une réglementation française qui définit les exigences de sécurité et de performance des installations électriques basse tension.
Pourquoi la NF C 15-100 est-elle si cruciale ?
- Sécurité des personnes : Elle impose l'utilisation de dispositifs de protection différentielle pour prévenir les risques d'électrocution.
- Protection des biens : Les disjoncteurs protègent les circuits contre les surcharges et les courts-circuits, évitant ainsi les incendies d'origine électrique.
- Confort et évolutivité : La norme garantit un nombre suffisant de points lumineux et de prises de courant, et prévoit des réserves pour d'éventuelles extensions futures.
- Conformité légale : Une installation non conforme peut entraîner le refus de raccordement par le gestionnaire de réseau (Enedis) et des problèmes avec votre assurance en cas de sinistre.
Comprendre cette norme est la première étape indispensable avant de se lancer dans la composition et le câblage de votre tableau électrique.
Les composants essentiels d'une tableau électrique conforme
Pour composer une tableau électrique conforme à la NF C 15-100, il est impératif de connaître et d'installer les bons composants. Voici les éléments clés que vous y trouverez :
- Le disjoncteur d'abonné (ou disjoncteur général) : Placé en amont de l'installation, il coupe l'alimentation générale en cas de surcharge ou de court-circuit majeur. Il est généralement fourni par le gestionnaire de réseau.
- La gaine technique logement (GTL) : C'est l'espace dédié à tableau électrique, au tableau de communication et au compteur. Elle doit être accessible et conforme aux dimensions requises.
- Les interrupteurs différentiels : Ce sont des dispositifs de protection des personnes. La NF C 15-100 exige au moins deux interrupteurs différentiels de type A et un de type AC (ou F) par rangée, avec un maximum de 8 circuits par différentiel. Ils détectent les fuites de courant à la terre et coupent l'alimentation pour éviter l'électrocution.
- Type AC : Pour les circuits classiques (éclairage, prises de courant sans électronique).
- Type A : Obligatoire pour les circuits spécialisés (lave-linge, plaques de cuisson, borne de recharge véhicule électrique) car il détecte des courants de défaut spécifiques.
- Type F (ou Hpi/Si) : Recommandé pour les équipements sensibles (informatique, congélateur) pour éviter les déclenchements intempestifs.
- Les disjoncteurs divisionnaires : Chaque circuit (prises, éclairage, volets roulants, etc.) doit être protégé par son propre disjoncteur divisionnaire. Leur calibre (10A, 16A, 20A, 32A) est choisi en fonction de la section des conducteurs et de la puissance des appareils alimentés.
- Le parafoudre : Obligatoire dans certaines régions à forte densité de foudre ou si l'alimentation est aérienne, il protège l'installation contre les surtensions transitoires dues à la foudre.
- Les borniers de connexion : Pour la terre, le neutre et la phase, ils permettent de regrouper les conducteurs de chaque type.
- Les peignes d'alimentation : Ils facilitent le câblage des disjoncteurs et interrupteurs différentiels sur une même rangée, assurant une connexion propre et sécurisée.
- Les borniers : Pour distribuer la phase et le neutre sur les borniers ou entre les peignes.
La sélection de matériel de marques reconnues comme Legrand, Schneider ou Hager, disponibles chez E-planetelec, est un gage de qualité et de conformité.
Étapes de composition et de câblage de votre tableau électrique
La composition et le câblage d'un tableau électrique demandent méthode et rigueur. Suivez ces étapes pour une installation réussie et conforme :
1. Planification et Schéma Électrique
Avant toute chose, réalisez un schéma unifilaire détaillé de votre installation. Il doit indiquer l'emplacement de chaque composant, le type de circuit, la section des câbles, le calibre des disjoncteurs et le type d'interrupteurs différentiels. Ce plan est la feuille de route de votre projet et est exigé par le consuel.
2. Installation de la GTL et du Coffret
Fixez la Gaine Technique Logement (GTL) à l'emplacement prévu. Elle doit être verticale et facilement accessible. Installez ensuite le coffret de le tableau électrique à l'intérieur de la GTL, en respectant les hauteurs d'installation (bandeau de commande entre 0,90 m et 1,80 m du sol).
3. Montage des Rails DIN et des Modules
Installez ensuite les interrupteurs différentiels, les disjoncteurs divisionnaires, le parafoudre et les borniers (terre, neutre, phase) sur ces rails, en respectant l'ordre défini par votre schéma.
4. Câblage des Alimentations Principales
- Coupez impérativement le courant au disjoncteur d'abonné.
- Raccordez les conducteurs d'arrivée (phase, neutre, terre) du disjoncteur d'abonné aux bornes principales de tableau électrique ou au bornier principal.
- Connectez ensuite les borniers de phase et de neutre aux interrupteurs différentiels via des peignes d'alimentation ou des borniers.
5. Câblage des Circuits Secondaires
- Pour chaque circuit (prises, éclairage, etc.) :
- Raccordez la phase (rouge ou marron) du circuit à la borne de sortie du disjoncteur divisionnaire correspondant.
- Raccordez le neutre (bleu) du circuit au bornier de neutre.
- Raccordez la terre (vert/jaune) du circuit au bornier de terre.
- Utilisez des peignes d'alimentation pour distribuer la phase et le neutre aux disjoncteurs divisionnaires depuis les interrupteurs différentiels.
6. Identification et Repérage
Une fois le câblage terminé, étiquetez chaque disjoncteur divisionnaire avec le nom du circuit qu'il protège (ex:
Conclusion
La composition et le câblage d'un tableau électrique sont des opérations techniques qui exigent rigueur et connaissance des normes. En suivant scrupuleusement les exigences de la NF C 15-100, vous garantissez non seulement la sécurité de votre installation et de ses occupants, mais aussi sa conformité légale et sa pérennité. N'oubliez jamais l'importance d'un schéma électrique clair et de l'utilisation de matériel certifié et de qualité. En cas de doute, n'hésitez pas à consulter un professionnel ou à vous appuyer sur les conseils d'experts, comme ceux proposés par E-planetelec, pour vous accompagner dans la réalisation de votre projet électrique.
