Peigne électrique : Horizontal ou Vertical ? Le guide d'experts pour vos installations

Le tableau électrique est le centre névralgique de toute installation, le garant de la sécurité et de la conformité. Chaque composant doit être choisi et installé avec une précision d'expert. Au cœur de son organisation, le peigne électrique, aussi appelé répartiteur, joue un rôle essentiel. Son rôle ? Distribuer l'alimentation aux différents modules (disjoncteurs, interrupteurs différentiels) de manière sécurisée et optimisée.

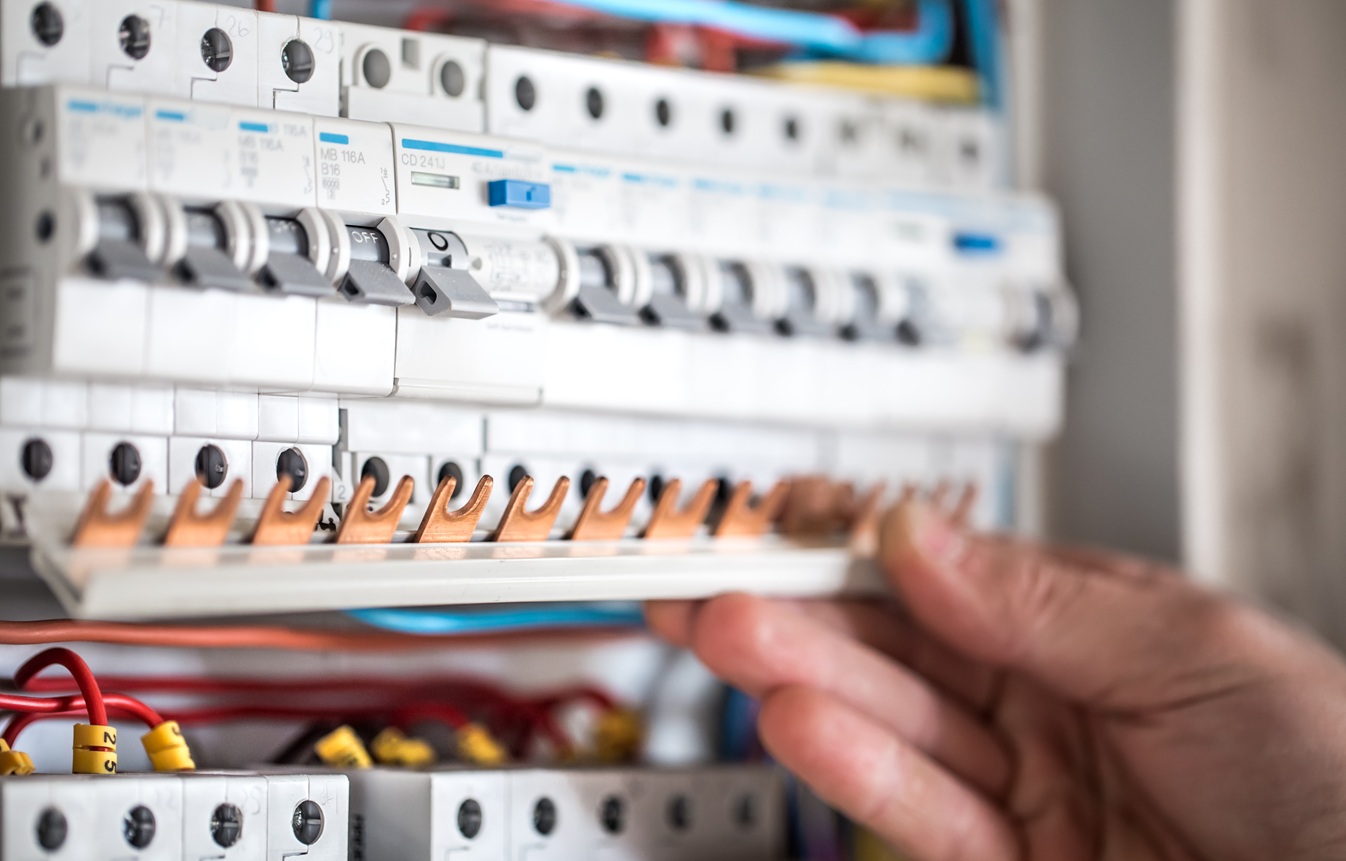

Si par le passé, le câblage individuel était la norme, il représentait une perte de temps considérable et augmentait le risque d'erreurs. Adopter un peigne électrique, c'est choisir une solution moderne, propre et fiable. Il s'agit d'une barrette isolée, conçue pour se clipser directement sur les borniers des appareils modulaires.

Pour un professionnel, ce choix est loin d'être anodin. Un mauvais raccordement ou une mauvaise organisation du tableau peuvent entraîner non seulement un refus de conformité lors d'une inspection, mais aussi un risque de panne, voire de sinistre. Choisir la bonne solution dès le départ, c'est garantir la pérennité de l'installation et la tranquillité d'esprit de vos clients.

=> Vous êtes en plein chantier ? Ne perdez plus de temps à chercher du matériel fiable. Gagnez en efficacité et en sérénité en optant pour notre sélection d’accessoires pour tableaux électriques

Peigne horizontal ou vertical : le choix de l'expert

Le choix entre un peigne horizontal et un peigne vertical ne se fait pas au hasard. Il dépend de la configuration de votre coffret de distribution et des objectifs de l'installation, qu'il s'agisse d'un chantier neuf ou d'une rénovation.

Le peigne électrique horizontal : le standard des installations résidentielles

C'est le modèle le plus courant, conçu pour distribuer l'alimentation sur une même rangée de modules.

Avantages clés pour un professionnel :

Simplicité et rapidité d'installation : C'est la solution la plus intuitive pour une distribution sur une rangée unique.
Coût optimisé : Son prix d'achat est plus faible, ce qui est un atout sur les chantiers résidentiels de petite et moyenne taille.
Flexibilité : Facilement sécable, il s'adapte à un nombre précis de disjoncteurs.

Quand l'utiliser ? Il est idéal pour alimenter une rangée de disjoncteurs depuis un unique interrupteur différentiel. C'est la configuration la plus classique pour les tableaux dans les logements individuels.

Le peigne électrique vertical : l'optimisation pour les tableaux complexes

Moins fréquent, il est pourtant indispensable dans certaines configurations. Il est conçu pour alimenter les interrupteurs différentiels des différentes rangées depuis une arrivée générale.

Avantages clés pour un professionnel :

Optimisation de l'espace : Il permet un raccordement centralisé et ordonné, libérant l'espace sur les rails DIN.
Clarté et maintenance : Son organisation est plus lisible, ce qui simplifie les interventions ultérieures, les diagnostics de panne ou les extensions. Ne pas opter pour cette solution sur un grand tableau, c'est risquer de perdre un temps précieux et de compromettre la lisibilité de l'installation.
Gain de temps sur les grandes installations : Sur les chantiers d'envergure, le temps gagné en raccordement compense largement le coût initial.

Quand l'utiliser ? Il est préconisé pour les tableaux de grande taille, les installations avec de multiples rangées ou si l'optimisation de l'espace dans une gaine technique de logement (GTL) est une priorité. Il peut aussi être utilisé en complément d'un peigne horizontal pour une distribution hybride.

Le coût caché d'une mauvaise installation

Au-delà de l'aspect technique, le mauvais choix de matériel ou un raccordement hasardeux engendre des conséquences bien plus lourdes que le simple coût initial. Un tableau non conforme ou mal organisé peut vous faire perdre une vente immobilière, retarder une réception de chantier, ou pire, mettre en danger la sécurité des occupants. Votre réputation en dépend directement. Investir dans des équipements de qualité et prendre le temps de bien les installer est un gage de professionnalisme qui fidélise vos clients et protège votre activité.

Installation sécurisée : les étapes clés du professionnel

Une installation correcte est essentielle pour la fiabilité de votre travail et le respect de la norme NF C 15-100.

Prérequis et sécurité, avant toute chose :

Sécurité absolue : Coupez impérativement l'alimentation générale. Utilisez un Vérificateur d'Absence de Tension (VAT) pour confirmer l'absence de courant.

Installation du peigne horizontal :

Positionnement : Installez l'interrupteur différentiel et les disjoncteurs sur le rail DIN.
Ajustement : Coupez le peigne à la longueur exacte pour couvrir les modules à l'aide d'une pince isolée.
Connexion : Insérez fermement les broches dans les bornes supérieures des modules.
Serrage : Serrez toutes les vis des bornes avec un tournevis d'électricien, sans forcer.

Installation du peigne vertical :

Fixation : Fixez le peigne vertical (côté ou centre du tableau).
Raccordement : Connectez l'arrivée générale au bornier principal du peigne.
Connexion des départs : Raccordez les sorties du peigne aux bornes d'alimentation des interrupteurs différentiels.

Vérification finale :

Visuelle : Inspectez le tableau. Aucun fil ne doit être dénudé.
Fonctionnelle : Rétablissez l'alimentation, testez chaque circuit.

Le bon choix, le gage de votre expertise

Le choix et l'installation d'un peigne électrique sont plus que de simples étapes techniques ; ils sont le reflet de votre professionnalisme. En optant pour le bon modèle (horizontal ou vertical) et en respectant les normes, vous garantissez un tableau sûr, fonctionnel et facile à entretenir. Manquer de rigueur à cette étape, c'est mettre en péril la sécurité du client et votre réputation.
